Vordere rechte Abdeckung/Horizontaler Pass

In diesem Abschnitt finden Sie Informationen zum Beheben eines Papierstaus, der an der POD Papiermagazin D1 Seite auftritt. Die folgende Abbildung zeigt die Lage der POD Papiermagazin D1 Seite.

HINWEIS
Sie können einen Papierstau, der auftritt, wenn das POD Papiermagazin D1/Zweites POD Papiermagazin D1 angebracht ist, auf dieselbe Weise beheben wie einen Papierstau, der auftritt, wenn nur das angebracht ist. Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf. Wenn nur das POD Papiermagazin D1 angebracht ist: Wenn der POD Papiermagazin D1/Zweites POD Papiermagazin D1 angebracht ist:　 Die Bezeichnungen für die Zweites POD Papiermagazin D1-Seite werden mit Da- (z. B.: Da-A1) angegeben, und die Bezeichnungen für die POD Papiermagazin D1-Seite werden mit Db- angegeben.

HINWEIS

Sie können einen Papierstau, der auftritt, wenn das POD Papiermagazin D1/Zweites POD Papiermagazin D1 angebracht ist, auf dieselbe Weise beheben wie einen Papierstau, der auftritt, wenn nur das angebracht ist.

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.

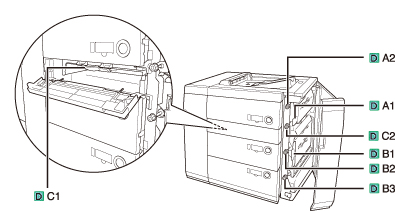

Wenn nur das POD Papiermagazin D1 angebracht ist:

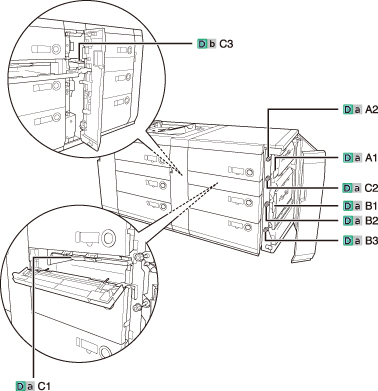

Wenn der POD Papiermagazin D1/Zweites POD Papiermagazin D1 angebracht ist:　

Die Bezeichnungen für die Zweites POD Papiermagazin D1-Seite werden mit Da- (z. B.: Da-A1) angegeben, und die Bezeichnungen für die POD Papiermagazin D1-Seite werden mit Db- angegeben.

Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.

Öffnen Sie die vordere rechte Abdeckung des POD Papiermagazins.

Öffnen Sie die Führungen (D-A1 und D-B1).

Entfernen Sie das gesamte gestaute Papier.

Drehen Sie die Rädchen (D-A2, D-B2 und D-B3) in Pfeilrichtung (im Uhrzeigersinn) an den Positionen, an denen der Papierstau aufgetreten ist.

Entfernen Sie das gesamte gestaute Papier.

Schließen Sie die Führungen (D-A1 und D-B1).

VORSICHT
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.

Öffnen Sie die Abdeckung des horizontalen Pass.

Öffnen Sie die Führung (D-C1).

Entfernen Sie das gesamte gestaute Papier.

10.

Drehen Sie das Rädchen (D-C2) in Pfeilrichtung (im Uhrzeigersinn), und entfernen Sie das gesamte gestaute Papier.

11.

Schließen Sie die Führung (D-C1).

VORSICHT
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen.

12.

Öffnen Sie die Führung (Db-C3) (nur wenn das POD Papiermagazin D1/Zweites POD Papiermagazin D1 angebracht ist).

13.

Entfernen Sie das gesamte gestaute Papier (nur wenn das POD Papiermagazin D1/Zweites POD Papiermagazin D1 angebracht ist).

14.

Schließen Sie die Führung (Db-C3) (nur wenn das POD Papiermagazin D1/Zweites POD Papiermagazin D1 angebracht ist).

15.

Schließen Sie die Abdeckung des horizontalen Pass.

16.

Schließen Sie die vordere rechte Abdeckung des POD Papiermagazins.

VORSICHT
Schließen Sie die Abdeckung vorsichtig, damit Sie sich nicht die Finger klemmen und sich nicht verletzen.

17.

Folgen Sie den Anweisungen auf dem Sensordisplay.

HINWEIS
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist. (Vgl. Abschnitt "Beseitigen von Papierstaus".)
