Corregir distorsión (paralelogramo)

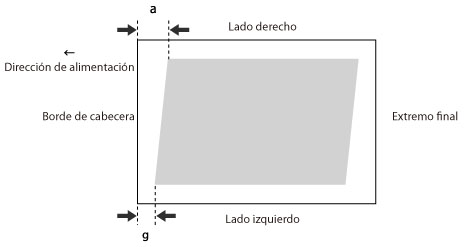

Esta opción le permite corregir la forma de la imagen ecualizando la longitud desde 'a' y 'g' hasta el borde de cabecera del papel cuando la imagen se imprime en forma de paralelogramo.
1.
Pulse
.
.2.
Pulse [Preferencias] → [Opciones de papel] → [Opciones de gestión de tipos de papel].
3.
Seleccione el tipo de papel que desea editar de la lista → pulse [Detalles/ Editar].
4.
Pulse [Camb.] para <Ajustar posición de imagen>.
5.
Pulse [No usar escáner].
6.
Pulse [Establecer detalles] → [Corr. distors. (paralelogr.)].
Si desea introducir valores de la página de prueba que haya medido manualmente:
Pulse [Imprimir página de prueba].
Introduzca el número de páginas de prueba que desee hacer → pulse [Siguiente].
NOTA |
Si la posición de la imagen varía en gran medida, la exactitud de la corrección se puede mejorar mediante la impresión de varias páginas de prueba y el uso de un promedio de la longitud medida. |
Seleccione un origen de papel que contenga un tamaño de papel personalizado → pulse [Iniciar impresión].
Se imprimirá la página de prueba.

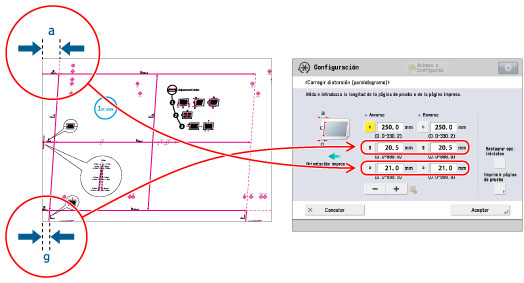

Mida manualmente la longitud de las marcas 'g ' y 'a' en la página de prueba.
La marca 'g' se imprime en el borde de cabecera del lado izquierdo, y la marca 'a' se imprime en el borde de cabecera del lado derecho de la dirección de alimentación.
Ejemplo: 'g' = 20,5 mm, y 'a' = 21,0 mm
Mida la longitud de las marcas 'g ' y 'a' correctamente como se muestra a continuación.

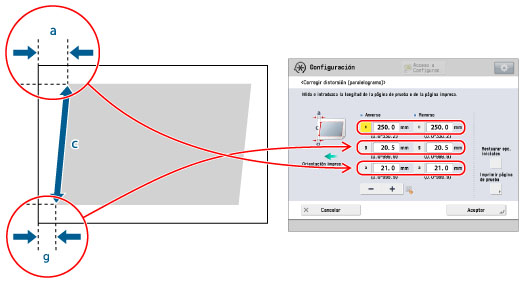

Vuelva a la pantalla <Corregir distorsión (paralelogramo)> → introduzca la longitud medida de [g] y [a] para el anverso y el reverso.
Utilizando los dos valores numéricos siguientes y "c = 250,0", un dispositivo ajustará la longitud para corregir la distorsión en el área de impresión.
[g]: | Introduzca la longitud medida de la marca 'g' en la página de prueba. |
[a]: | Introduzca la longitud medida de la marca 'a' en la página de prueba. |
Siguiendo el ejemplo, introduzca 20,5 para [g] y 21,0 para [a].
La diferencia entre 'g' y 'a' (0,5 mm) se corrige.
Pulse [Aceptar].
Imprima de nuevo la página de prueba y compruebe la posición de la imagen según sea necesario. Si necesita realizar más ajustes, repita los pasos anteriores.
Si corrige la posición utilizando cualquier imagen impresa:
Compruebe la posición de la imagen en el papel de salida.
Ejemplo: 'c' = 200,0 mm, 'g' = 15,0 mm, y 'a' = 15,5 mm
Mida la longitud siguiente en el papel de salida e introduzca la longitud medida.
Utilizando los tres valores numéricos siguientes, un dispositivo ajustará la longitud para corregir la distorsión en el área de impresión.
[c]: | Introduzca la longitud medida desde el borde de cabecera del lado izquierdo del área de impresión hasta el borde de cabecera del lado derecho del área de impresión. |
[g]: | Introduzca la longitud medida desde el borde de cabecera del lado izquierdo del área de impresión hasta el borde de cabecera del papel de salida. |
[a]: | Introduzca la longitud medida desde el borde de cabecera del lado derecho del área de impresión hasta el borde de cabecera del papel de salida. |
Siguiendo el ejemplo, introduzca 200,0 para [c], 15,0 para [g], y 15,5 para [a].
La diferencia entre 'g' y 'a' (0,5 mm) se corrige.
Pulse [Aceptar].
Imprima de nuevo la página de prueba y compruebe la posición de la imagen según sea necesario. Si necesita realizar más ajustes, repita los pasos anteriores.
7.
Pulse [Aceptar] → [Aceptar].
NOTA |
Para restaurar el valor acumulado, pulse [Restaurar opc. iniciales]. Si las marcas de registro no se imprimen en el papel de salida, el área impresa será igual al área del interior de las marcas de registro. |
