主定影组件

本节介绍如何清除主定影组件内发生的卡纸。下图指示主定影组件的位置。
注释
下图指示卡纸的位置。请参阅该图取出卡纸。
按照下述步骤根据卡纸的位置和触摸面板显示屏幕上显示的指示清除卡纸。
1.
打开定影单元的前盖板。
首先打开前盖板的右侧。
2.
打开导板(C-A1)。
注意
打开导板时，请小心不要夹住手指，否则可能导致人身伤害。
3.
取出所有卡纸。
须知
如果卡住较大、较厚的纸张，请按以下步骤将其清除。未按以下步骤进行清除可能会划伤定影组件，导致打印产生污迹。

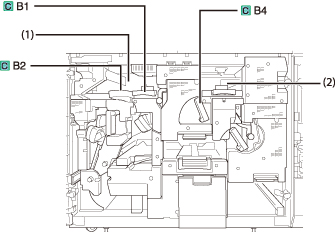

打开 C-B1 和 C-B2 导板，按下手柄 C-B4。
如果纸张在位置 (1)，可以将其清除。
用手缓慢将纸张从 (2) 移动到 (1)，将其清除。
关闭 C-B1 和 C-B2 导板并将 C-B4 恢复到其原位。
从步骤 4 继续操作。
4.
关闭导板(C-A1)。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
5.
打开导板(C-A2)。
注意
打开导板时，请小心不要夹住手指，否则可能导致人身伤害。
6.
取出所有剩余的纸张。
7.
恢复导板 (C-A2) 直到其发出“咔哒”声。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
8.
抬起导板 (C-A3) 并将其向上推入本机。
注意
打开导板时，请小心不要夹住手指，否则可能导致人身伤害。
9.
取出所有卡纸。
10.
稍微抬起导板 (C-A3) 将其关闭。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
11.
将手柄 (C-A4) 向左倾斜。
12.
拉出主定影组件直至其停止。
注意
定影组件周围的部件易产生高温。清除卡纸时，请小心不要接触此区域中盖板以外的任何部件。
13.
取出所有卡纸。
14.
打开盖板 (C-A5)。
15.
取出所有卡纸。
注意
定影组件周围的部件易产生高温。清除卡纸时，请小心不要接触此区域中盖板以外的任何部件。
16.
关闭盖板 (C-A5) 直到其发出“咔哒”声。
注意
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
17.
关闭主定影组件，直到其发出“咔哒”声。
18.
将手柄 (C-A4) 恢复原位。
19.
关闭定影单元的前盖板。
首先关闭前盖板左侧。
注意
关闭前盖板时，请小心不要夹住手指，否则可能导致人身伤害。
20.
按照触摸面板显示屏幕上的说明操作。
注释
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。(请参阅“清除卡纸”)
115J-0KH
