辅助定影组件
本节介绍如何清除辅助定影组件内发生的卡纸。下图指示主定影组件的位置。
注释 |

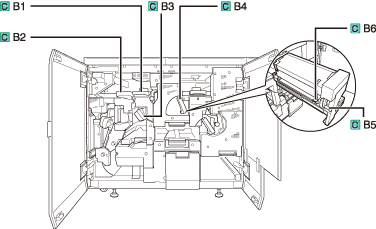

下图指示卡纸的位置。请参阅该图取出卡纸。  |
按照下述步骤根据卡纸的位置和触摸面板显示屏幕上显示的指示清除卡纸。
1.
打开定影单元的前盖板。
首先打开前盖板的右侧。
2.
打开导板(C-B1)。
 注意 |
打开导板时，请小心不要夹住手指，否则可能导致人身伤害。 |
3.
抓住手柄打开导板 (C-B2)。
| 注意 |
打开导板时，请小心不要夹住手指，否则可能导致人身伤害。 |
4.
取出所有卡纸。
5.
抬起导板 (C-B2) 并将其关闭。
| 注意 |
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。 |
6.
关闭导板(C-B1)。
| 注意 |
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。 |
7.
打开导板(C-B3)。
| 注意 |
打开导板时，请小心不要夹住手指，否则可能导致人身伤害。 |
8.
取出所有卡纸。
9.
关闭导板(C-B3)。
10.
将手柄 (C-B4) 向左倾斜。
11.
拉出辅助定影组件直至其停止。
| 注意 |
定影组件周围的部件易产生高温。清除卡纸时，请小心不要接触此区域中盖板以外的任何部件。 |
12.
打开盖板 (C-B5)。
13.
取出所有卡纸。
14.
慢慢关闭盖板 (C-B5)。
| 注意 |
关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。 |
15.
抬起导板 (C-B6)，取出所有卡纸。
16.
关闭辅助定影组件，直到其发出“咔哒”声。
17.
将手柄 (C-B4) 恢复原位。
18.
关闭定影单元的前盖板。
首先关闭前盖板左侧。
19.
按照触摸面板显示屏幕上的说明操作。
注释 |
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。(请参阅“清除卡纸”) |
