각 부의 명칭 및 크기
각 부의 명칭

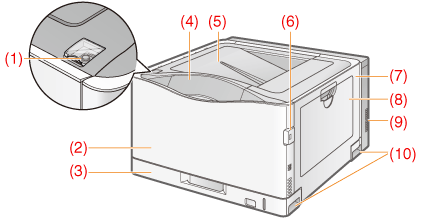

앞에서 볼 때
참고 |
제어판에 부착된 필름 관련 정보패널을 사용하기 전에 제거해 주십시오. |
(1) | 전원 스위치 |  | (4) | 제어판 | | (7) | 우측 덮개 | | (10) | 운반용 손잡이 |
(2) | 전커버 | | (5) | 출력 트레이 | | (8) | 다목적 트레이 | | ||
(3) | 용지 카세트 | | (6) | USB 메모리 커넥터* | | (9) | 환기구 | |
* | LBP843Cx만 해당됩니다. |

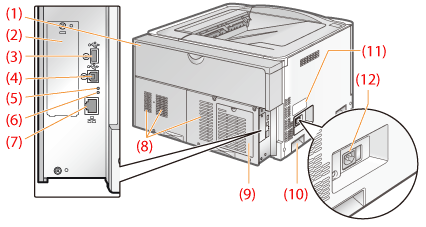

뒤에서 볼 때
(1) | 뒷면 덮개 | | (5) | ACT 램프(녹색) | | (9) | 아래쪽 뒷면 덮개* |
(2) | SD 카드 슬롯 덮개* | | (6) | LNK 램프(녹색) | | (10) | 운반용 손잡이 |
(3) | USB 커넥터(USB 장치용) | | (7) | LAN 커넥터 | | (11) | 등급 라벨 |
(4) | USB 커넥터(컴퓨터 연결용) | | (8) | 환기구 | | (12) | 전원 소켓 |
* | LBP843Cx만 해당 |

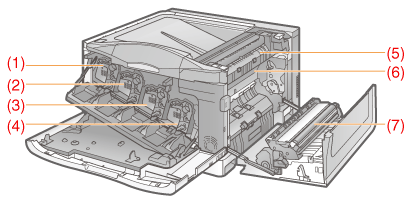

안에서 볼 때
(1) | Y(황색) 토너 카트리지 슬롯 | | (5) | 정착기 |
(2) | M(자홍색) 토너 카트리지 슬롯 | | (6) | ITB(Intermediate Transfer Belt) 장치 |
(3) | C(청록색) 토너 카트리지 슬롯 | | (7) | 보조 전사 롤러 |
(4) | K(검정색) 토너 카트리지 슬롯 | |

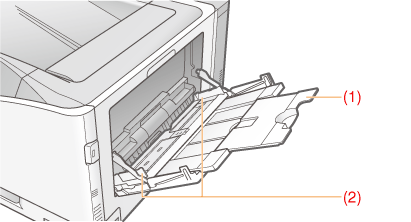

다목적 트레이
(1) | 확장 트레이 | | (2) | 용지 가이드 |

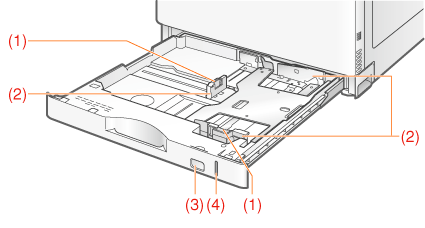

용지 카세트
(1) | 잠금 해제 레버 | | (2) | 용지 가이드 | | (3) | 용지 크기 가이드 | | (4) | 용지 수량 램프 |
각 부의 크기

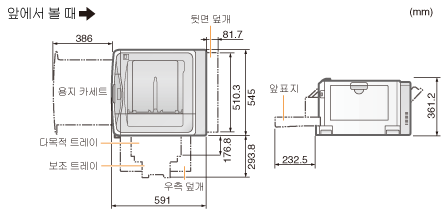

프린터
표준 구성
용지 급지대 x 3이 설치된 상태

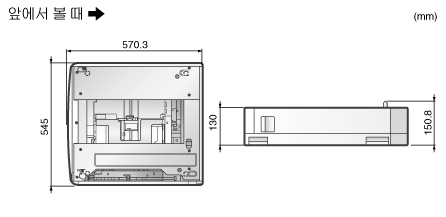

캐논 용지 공급 장치 PF-E1
