各部分的名称和尺寸
部件名称

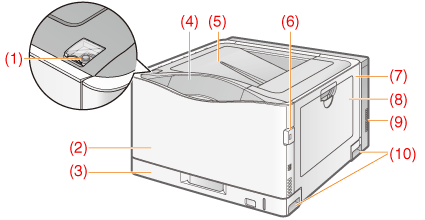

前视图
注释 |
关于控制面板的贴膜使用面板之前撕下贴膜。 |
(1) | 电源开关 |  | (4) | 控制面板 | | (7) | 右盖 | | (10) | 搬运用把手 |
(2) | 前盖 | | (5) | 输出托盘 | | (8) | 多功能托盘 | | ||
(3) | 纸盒 | | (6) | USB 存储器连接器* | | (9) | 通风口 | |
* | 仅 LBP843Cx。 |

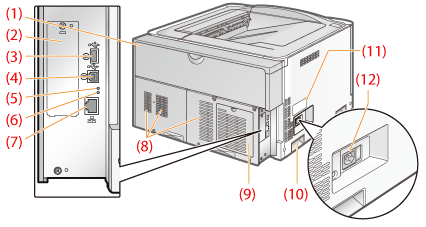

后视图
(1) | 后盖 | | (5) | ACT 指示灯（绿色） | | (9) | 底部后盖* |
(2) | SD 卡槽盖* | | (6) | LNK 指示灯（绿色） | | (10) | 搬运用把手 |
(3) | USB 连接器（用于 USB 设备） | | (7) | 局域网连接器 | | (11) | 铭牌 |
(4) | USB 连接器（用于连接至计算机） | | (8) | 通风口 | | (12) | 电源插孔 |
* | 仅 LBP843Cx。 |
内视图
(1) | Y（黄色）硒鼓槽 | | (5) | 定影单元 |
(2) | M（品红色）硒鼓槽 | | (6) | ITB（中间转印带）单元 |
(3) | C（青色）硒鼓槽 | | (7) | 二次转印辊 |
(4) | K（黑色）硒鼓槽 | |

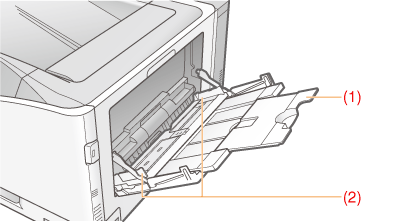

多功能托盘
(1) | 托盘加长板 | | (2) | 纸张导板 |

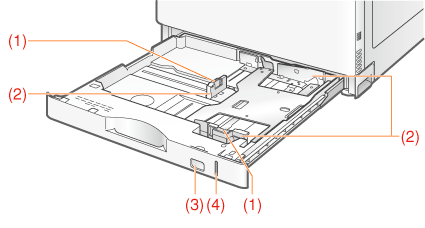

纸盒
(1) | 锁定释放杆 | | (2) | 纸张导板 | | (3) | 纸张尺寸指示器 | | (4) | 纸张量指示器 |
各部分的尺寸
打印机
标准配置

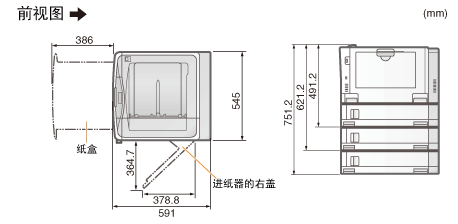

安装了 3 个进纸器
进纸盒PF-E1
