添加新安全策略

注释
可注册的安全策略数量
最多可注册 10 个。
如果无法注册一个，请删除不需要的安全策略。
1

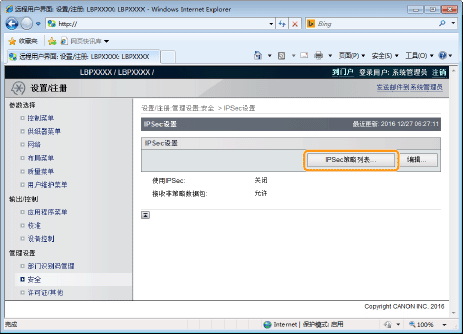

在 [IPSec设置] 页上单击 [IPSec策略列表]。
2

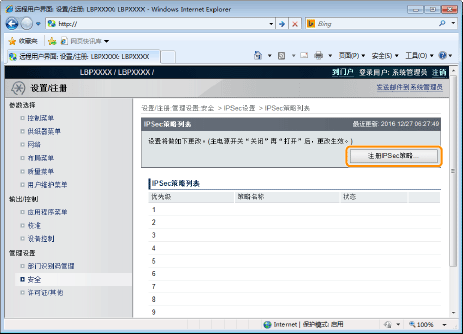

单击 [注册IPSec策略]。
3
输入要注册的新安全策略名称。
最多可以输入 24 个字母数字字符。
4

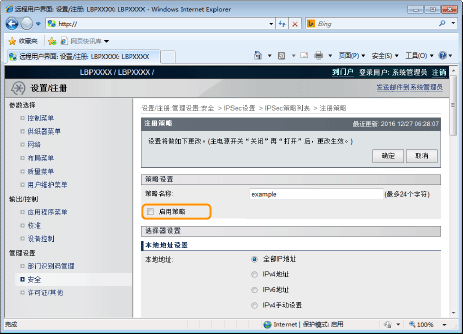

选中 [启用策略] 复选框。

如果清除了该复选框，则无法使用安全策略。
5

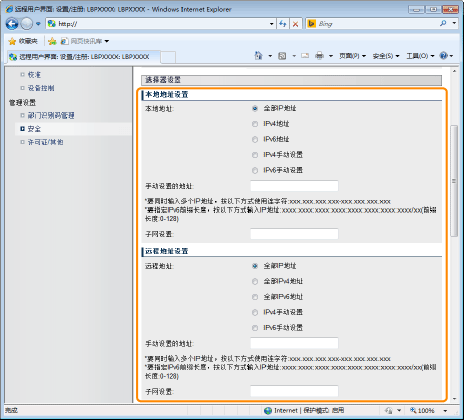

设置 [本地地址设置] 和 [远程地址设置]。
设置安全策略的数据包指定如下。
传输
应用安全策略的数据包
[本地地址]
接收 (RX)
“目标 IP 地址”与此处指定的 IP 地址匹配的数据包
传输 (TX)
“出发 IP 地址”与此处指定的 IP 地址匹配的数据包
[远程地址]
接收 (RX)
“出发 IP 地址”与此处指定的 IP 地址匹配的数据包
传输 (TX)
“目标 IP 地址”与此处指定的 IP 地址匹配的数据包
选择 [IPv4手动设置]/[IPv6手动设置] 时
在 [手动设置的地址] 栏中输入 IP 地址。
可用下列方法输入 IP 地址。
IP 地址输入示例
IP 地址输入方法
192.168.0.1-192.168.0.10
fe80::1000-fe80::2000
如果要输入连续数字的 IP 地址，在最小数字的地址与最大数字的地址之间放置“-”（连字符）。
192.168.0.0/16
fe80::0000/64
为了指定子网范围（前缀长度），在正常 IP 地址符号后输入“/”（斜杠），然后输入另一个前缀长度（IPv4 最大 32 而 IPv6 最大 128）。
6

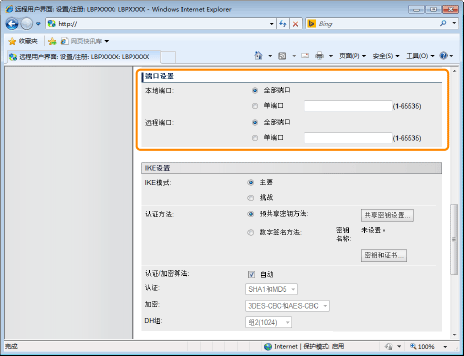

设置 [端口设置]。
设置安全策略的数据包指定如下。
传输
应用安全策略的数据包
[本地端口]
接收 (RX)
“目标端口”与此处指定的端口号匹配的数据包
传输 (TX)
“出发端口”与此处指定的端口号匹配的数据包
[远程端口]
接收 (RX)
“出发端口”与此处指定的端口号匹配的数据包
传输 (TX)
“目标端口”与此处指定的端口号匹配的数据包
如果要选择所有端口
选中 [全部端口] 复选框。
如果要选择单个端口
(1)
选中 [单端口] 复选框。
(2)
输入端口号（1 至 65535）。
7

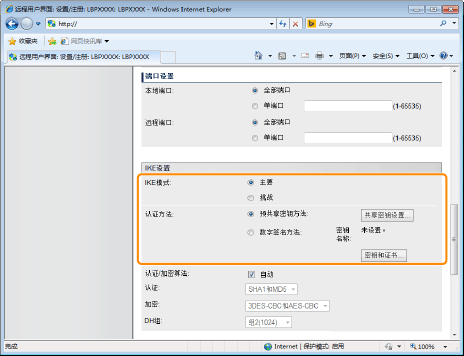

在 [IKE设置] 下设置 [IKE模式] 和 [认证方法]。
(1)
在 [IKE模式] 下选择 [主要] 或 [挑战]。
(2)

选择 [认证方法]。
如果要指定 [预共享密钥方法]
a. 选中 [预共享密钥方法] 复选框。
b. 单击 [共享密钥设置]。
c. 输入共享密钥的名称（最多 24 个字符），然后单击 [确定]。
如果要指定 [数字签名方法]
a. 选中 [数字签名方法] 复选框。
b. 单击 [密钥和证书]。
c. 选择要使用的密钥，然后单击 [默认密钥设置]。
注释
[认证方法] 设置
为了设置 [预共享密钥方法]，必须启用 TLS 加密通信功能。
“设置 TLS 加密通信功能”
我们建议，应由网络管理员执行网络设置。
“设置密钥和证书”
8
设置 [IKE设置] 下的 [认证/加密算法]。
自动设置时
选中 [自动] 复选框。
手动设置时
设置下列项目。
[认证]
从 [SHA1]、[MD5] 或 [SHA1和MD5] 中选择认证算法。
[加密]
从 [3DES-CBC]、[AES-CBC] 或 [3DES-CBC和AES-CBC] 中选择加密算法。
[DH组]
从 [组1(768)]、[组2(1024)] 或 [组14(2048)] 中选择 Diffie-Hellman 组。
9

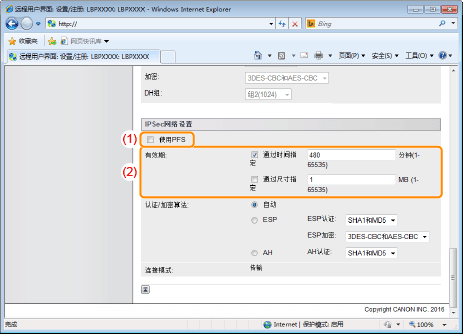

为 [IPSec网络设置] 和 [有效期] 设置 PFS。
(1)
使用 PFS 时，选中 [使用PFS] 复选框。
(2)

设置 [有效期]。
按时间指定时
a. 选中 [通过时间指定] 复选框。
b. 输入时间（1 至 65535 分钟）。
按大小指定时
a. 选中 [通过尺寸指定] 复选框。
b. 输入大小（1 至 65535 MB）。
注释
关于 PFS
如果使用 PFS，密钥生成过程更复杂。即使假设解密了一个密钥，并不意味可以轻松解密之后的密钥。
10
设置 [IPSec网络设置] 下的 [认证/加密算法]。
自动设置时
选中 [自动] 复选框。
使用 ESP 协议设置认证时
(1)
选中 [ESP] 复选框。
(2)
在 [ESP认证] 下从 [SHA1]、[MD5]、[SHA1和MD5] 或 [NULL] 中选择认证算法。
(3)
在 [ESP加密] 下从 [3DES-CBC]、[AES-CBC]、[3DES-CBC和AES-CBC] 或 [NULL] 中选择加密算法。
使用 AH 协议设置认证时
(1)
选中 [AH] 复选框。
(2)
在 [AH认证] 下从 [SHA1]、[MD5] 或 [SHA1和MD5] 中选择认证算法。
11

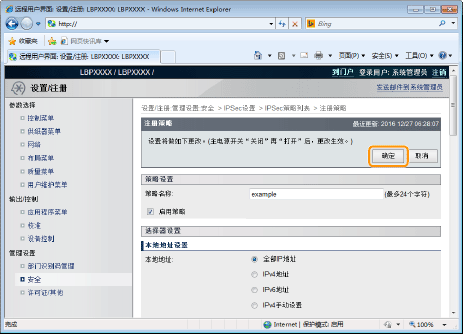

单击 [确定]。
12
执行硬复位或重新启动打印机。
→
执行硬复位或重新启动打印机后，设置生效。
注释
执行硬复位
可使用下列步骤执行硬复位。
1.
单击 [设置/注册]。
2.
从 [输出/控制] 菜单中选择 [设备控制]。
3.
选择 [硬复位]，然后单击 [执行]。
