Réglage de l'alignement du bord gauche de l'image
Dans le sens d'alimentation, si la position d'image sur le papier imprimé est décalée horizontalement de la position correcte, l'erreur d'alignement peut être corrigée en réglant la marge du bord gauche du papier.
1.
Appuyer sur
.
. 2.
Appuyer sur [Préférences] → [Réglages papier] → [Réglages de gestion du type de papier].
3.
Sélectionner dans la liste le type de papier à modifier → appuyer sur [Détails/Modif.].
4.
Appuyer sur [Modif.] sous <Régler la position d'image>.
5.
Appuyer sur [Ne pas utilis. le scanner].
Lors de la saisie de l'écart de la longueur mesurée de la page de test :
Appuyer sur [Imprimer page de test].
Saisir le nombre de pages de test à effectuer → appuyer sur [Suivant].
REMARQUE |
Si la position d'image varie considérablement, la correction peut être plus précise en imprimant plusieurs pages de test et en utilisant la moyenne de la longueur mesurée. |
Sélectionner une source papier qui contient un type de papier personnalisé → appuyer sur [Démarrer l'impr.].
Le test d'impression s'imprime.

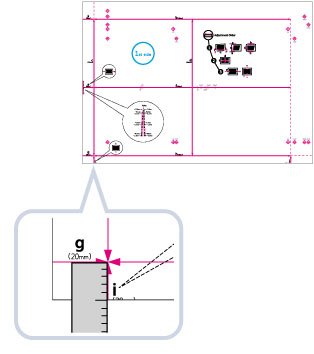

Revenir à l'écran <Régler la position d'image> et mesurer la longueur de "i" du recto et verso de la page de test imprimée.
Valeur par défaut : "i" = 20,0 mm
Saisir l'écart entre la valeur mesurée de "i" et la valeur par défaut (20 mm) du recto et verso.
Par exemple, si la longueur mesurée de "i" est 21,5 mm, saisir - 1,5 mm pour <Align. bord gauche (i)>.
Par exemple, si la longueur mesurée de "i" est 18,5 mm, saisir - 1,5 mm pour <Align. bord gauche (i)>.
L'écart de 1,5 mm entre la longueur mesurée et la valeur par défaut est corrigé.
Appuyer sur [OK].
Selon les besoins, réimprimer le test d'impression et vérifier le résultat obtenu.
Pour corriger la position avec une image imprimée :
Vérifier la position d'image sur le papier de sortie.
* Sens d'alimentation
Mesurer la longueur de "i", qui est la distance entre le bord gauche de la zone imprimée et le bord gauche du papier, et saisir l'écart de la valeur par défaut (20 mm).
Par exemple, si la longueur mesurée de "i" est 21,0 mm, saisir - 1,0 mm pour <Align. bord gauche (i)>.
Par exemple, si la longueur mesurée de "i" est 19,0 mm, saisir + 1,0 mm pour <Align. bord gauche (i)>.
L'écart de 1,0 mm entre la longueur mesurée et la valeur par défaut est corrigé.
Appuyer sur [OK].
Selon les besoins, réimprimer la feuille et vérifier le résultat obtenu.
6.
Appuyer sur [OK].
IMPORTANT |
A la réouverture de cet écran par le biais de la touche [OK], les valeurs sont remises à "0". Toutefois, la valeur corrigée est bien prise en compte dans chaque champ Total. Si l'on recommence l'étape, vérifier la longueur de "i" de la nouvelle page de test et saisir cette valeur. |
REMARQUE | |||||||||
Pour restaurer la valeur cumulée, appuyer sur [Restaurer régl. initiaux]. Il est également possible de corriger la position d'image avec la valeur des repères indiquée ci-dessous. Vérifier si la ligne centrale du repère et le bord de la page de test sont alignés, puis corriger la position d'image comme suit : Si la ligne centrale du repère chevauche exactement le bord de la page de test, il est inutile de corriger la position d'image. Si la ligne centrale du repère se situe au-delà du bord de la page de test (elle n'est donc PAS imprimée), vérifier le nombre du repère à côté de la ligne de la page de test, puis saisir la valeur positive. Si la ligne centrale du repère se situe dans les limites de la page de test, vérifier le nombre du repère à côté de la ligne de la page de test, puis saisir la valeur négative.
|
