Réglage de la position d'image à l'aide de la feuille de guidage

Si les images sur les faces avant et arrière ne sont pas alignées les unes avec les autres, vous pouvez ajuster l'alignement de ces images en lisant les pages de test avec la feuille de guidage.
Ce réglage peut être effectué avec le Lecteur Couleur recto verso-K1.
REMARQUE
La correction de la position d'image sur de longues feuilles ne peut pas être effectuée à l'aide de la feuille guide.
IMPORTANT
Nettoyer la vitre d'exposition et la surface intérieure du chargeur avant le réglage. (Voir "La lecture des originaux n'est pas correcte (Nettoyage de la vitre d'exposition)".)
Pour utiliser cette fonction, la feuille de guidage est obligatoire. Pour plus d'informations, contacter votre revendeur Canon agréé local.
Avant d'effectuer le réglage, imprimer la feuille de guidage (A3 ou 11 "x 17") selon les conditions suivantes. Le réglage précis risque de ne pas être réalisable si la feuille de guidage n'est pas imprimée correctement.
Sélectionner le même format que la feuille de guidage.
Utiliser un papier avec un grammage supérieur à 200 g/m2.
Définir le taux de reproduction à 100 %.
Si l'on coupe mal ou plie un bord de la page de test, ou si l'image n'est pas correctement imprimée sur la page de test, le message "placer correctement la page de test sur la vitre d'exposition." peut apparaître au cours du processus de lecture.
La correction ne peut pas être effectuée correctement avec certains types de papier, tels que le papier texturé avec une surface rugueuse ou du papier couleur. Si la correction n'est pas correctement effectuée lorsque [Utiliser le scanner] est sélectionné, sélectionner plutôt [Ne pas utilis. le scanner].
1.
Appuyer sur .
2.
Appuyer sur [Préférences] → [Réglages papier] → [Réglages de gestion du type de papier].
3.
Sélectionner dans la liste le type de papier à modifier → appuyer sur [Détails/Modif.].
4.
Appuyer sur [Modif.] sous <Régler la position d'image>.
5.
Appuyer sur [Utiliser le scanner].
6.
Saisir le nombre de pages de test à effectuer → appuyer sur [Suivant].
REMARQUE
Plus le nombre de pages de test imprimé est important, plus le réglage est précis.
Si on spécifie plusieurs pages de test de sortie, s'assurer que toutes les pages de test sont lues dans l'ordre où elles sortent. Si l'ordre est modifié ou si le processus de lecture n'est pas effectué successivement, il est impossible d'effectuer le réglage correctement.
7.
Sélectionner la source d'alimentation qui contient le type de papier personnalisé à régler → appuyer sur [Démarrer l'impression].
Le test d'impression s'imprime.
8.

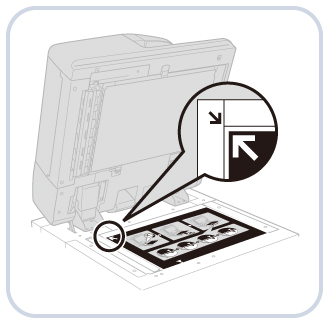

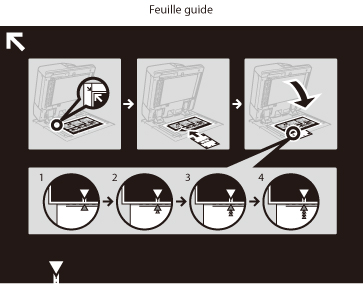

Placer la feuille de guidage sur la vitre d'exposition, et aligner la flèche de la feuille avec celle de la vitre.
9.

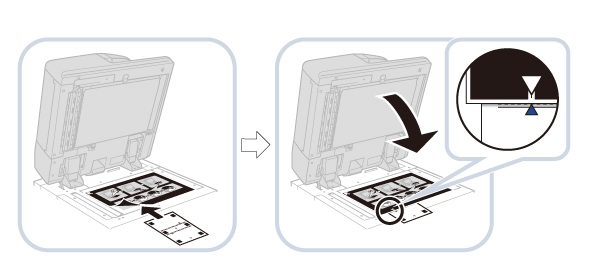

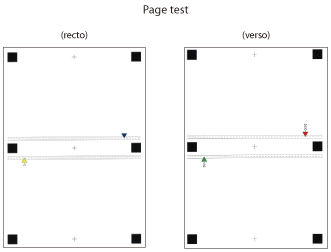

Aligner la marque sur la page de test page pour la première lecture avec la marque sur la feuille de guidage.
10.
Fermer le chargeur → appuyer sur [Début lecture].
REMARQUE
Ouvrir et fermer le chargeur doucement. Vérifier que la feuille de guidage reste alignée lors de la fermeture du chargeur.
11.
Retourner la page de teste et aligner la marque sur la page de test page pour la deuxième lecture avec la marque sur la feuille de guidage → appuyer sur [Début lecture].
12.
Tourner la page de teste et aligner la marque sur la page de test page pour la troisième lecture avec la marque sur la feuille de guidage → appuyer sur [Début lecture].
13.
Retourner la page de teste et aligner la marque sur la page de test page pour la quatrième lecture avec la marque sur la feuille de guidage → appuyer sur [Début lecture].
14.
Réglage terminé.
Si vous avez spécifié plusieurs pages de test de sortie, répéter les étapes 9 à 13 pour toutes les pages de test de sortie. Dans ce cas, le réglage est terminé lorsque toutes les pages de test ont été lues.
Vérifier que les pages de test sont lues dans l'ordre où elles sortent.
REMARQUE
S'il est nécessaire de régler la position d'image de manière plus précise après l'avoir ajustée avec la feuille guide, sélectionner [Ne pas utilis. le scanner] et effectuer les réglages nécessaires pour les éléments de réglage d'ajustement individuels.
