Capot avant des 3 Cassettes papier haute capacité-C1 (en option)
Cette section présente l'élimination d'un bourrage papier dans la porte avant des 3 Cassettes papier haute capacité-C1. L'emplacement des 3 Cassettes papier haute capacité-C1 est illustré ci-dessous.
REMARQUE |

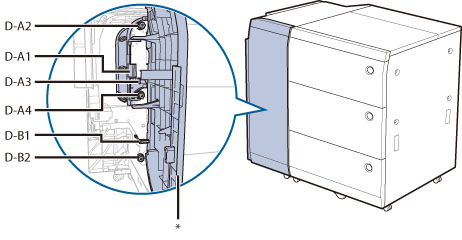

L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.  *Porte avant |
Suivre la procédure ci-dessous, tout en vérifiant l'emplacement du bourrage papier et en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.
1.
Fermer le capot ouvert.
 ATTENTION |
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts. |
2.
Ouvrir la porte avant des 3 Cassettes papier haute capacité-C1.
3.
Retirer le papier bloqué au niveau du guide (D-A1).
4.

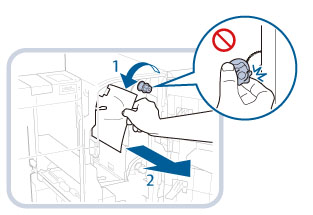

Tourner la molette (D-A2) et retirer le papier bloqué.
 | 1. Tourner la molette (D-A2) dans la direction de la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
| ATTENTION |
Pendant la rotation de la molette, ne pas glisser les doigts entre la molette et la roue dentée pour ne pas se blesser. |
5.
Retirer le papier bloqué au niveau du guide (D-A3).
6.
Tourner la molette (D-A4) et retirer le papier bloqué.
 | 1. Tourner la molette (D-A4) dans la direction de la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
7.
Fermer le guide (D-A3).
| ATTENTION |
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts. |
8.
Fermer le guide (D-A1).
| ATTENTION |
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts. |
9.
Retirer le papier bloqué au niveau du guide (D-B1).
10.
Tourner la molette (D-B2) et retirer le papier bloqué.
 | 1. Tourner la molette (D-B2) dans la direction de la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
11.
Fermer le guide (D-B1).
| ATTENTION |
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts. |
12.
Fermer la porte avant des 3 Cassettes papier haute capacité-C1.
| ATTENTION |
Lors de la fermeture du capot, veiller à ne pas se coincer les doigts. |
13.
Suivre les instructions à l'écran.
REMARQUE |
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré. |
