Module de Pli en Z-J1 (En option)

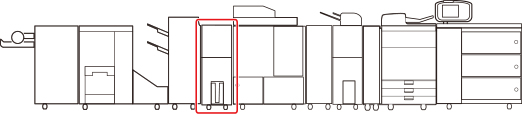

Cette section présente l'élimination d'un bourrage papier dans le Module de Pli en Z-J1. L'emplacement du Module de Pli en Z-J1 est illustré ci-dessous.
REMARQUE |

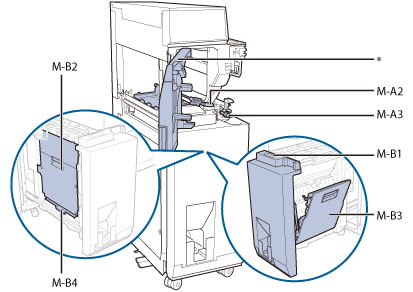

L'illustration ci-dessous indique l'emplacement du bourrage papier. A utiliser comme référence pour retirer le papier bloqué.  *Porte avant Le Module de Pli en Z-J1 est un produit en option. |
Suivre la procédure ci-dessous, tout en vérifiant l'emplacement du bourrage papier et en se reportant aux instructions de l'afficheur tactile pour retirer le papier bloqué.
1.
Ouvrir la porte avant de l'Module de Pli en Z-J1.
2.
Ouvrir le guide (M-A2).
3.
Tourner la molette (M-A3) et retirer le papier bloqué.
 | 1. Tourner la molette (M-A3) dans le sens indiqué par la flèche (sens contraire aux aiguilles d'une montre). |
2. Retirer le papier bloqué. |
4.
Retirer le papier bloqué dans le guide gauche (M-B2).
 ATTENTION |
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts. |
5.
Retirer le papier bloqué dans le guide droit (M-B3).
 | 1. Ouvrir le guide droit (M-B3).Ouvrir le guide à fond. |
2. Retirer le papier bloqué dans le guide intérieur. | |
3. Retirer le papier bloqué dans le guide extérieur. | |
4. Fermer le guide droit (M-B3). |
| ATTENTION |
Lors de la fermeture du guide, veiller à ne pas se coincer les doigts. |
6.
Eliminer tout bourrage papier de la fente d'éjection.
 | 1. Pousser le papier bloqué vers la fente d'éjection. |
2. Retirer le papier bloqué. | |
3. Remettre le module de plieuse (M-B1) dans sa position initiale. |
| ATTENTION |
Lors de la remise en place du module de plieuse dans sa position initiale, veiller à ne pas se coincer les doigts. |
7.
Fermer la porte avant et le guide (M-A2).
| ATTENTION |
Lors de la fermeture du guide et de la porte, veiller à ne pas se coincer les doigts. |
REMARQUE |
Si l'affichage du message relatif au bourrage papier persiste même après élimination de ce dernier, vérifier qu'il ne reste pas du papier bloqué en ouvrant le guide d'entrée.  |
8.
Suivre les instructions à l'écran.
REMARQUE |
L'écran des instructions permettant d'éliminer le bourrage papier est affiché à plusieurs reprises jusqu'à ce que le papier bloqué soit retiré. |
