Correzione distorsione (Parallelogrammo)

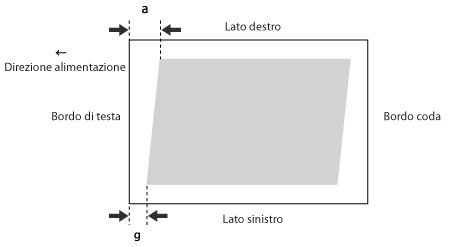

Questa impostazione permette di correggere la forma dell'immagine bilanciando la lunghezza da 'a' e 'g' al bordo di testa della carta quando l'immagine è stampata come un parallelogramma.
1.
Premere
.
.2.
Premere [Preferenze] → [Impostazioni carta] → [Impostazioni gestione tipo di carta].
3.
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
4.
Premere [Cambia] per <Regolaz. posizione immagine>.
5.
Premere [Non utilizzare scanner].
6.
Premere [Impostazione dettagli] → [Corr. distors. (Parallelogr.)].
Se si desidera immettere i valori della pagina di test misurati manualmente:
Premere [Stampa pagina di test].
Immettere il numero di pagine di test da stampare → premere [Avanti].
NOTA |
Se la posizione dell'immagine varia notevolmente, la precisione della correzione può essere migliorata stampando diverse pagine di test e utilizzando una media della lunghezza misurata. |
Selezionare una fonte di alimentazione carta che contenga un formato carta personalizzato → premere [Avvio stampa].
La pagina di test viene stampata.
Misurare la lunghezza dei segni 'g' e 'a' sulla pagina di test.
Il segno 'g' è stampato sul bordo di testa sinistro e il segno 'a' è stampato sul bordo di testa destro nella direzione di alimentazione.
Esempio: 'g' = 20,5 mm e 'a' = 21,0 mm

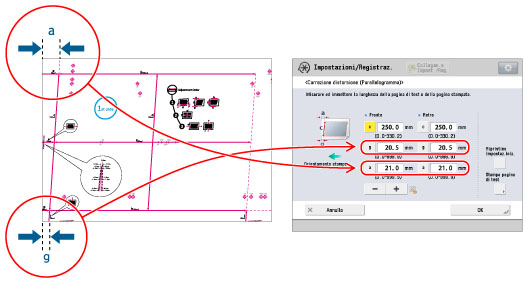

Misurare la lunghezza dei segni 'g' e 'a' correttamente come illustrato di seguito.

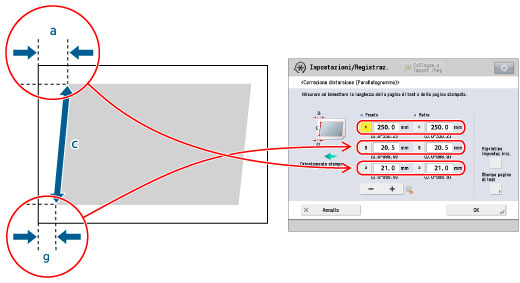

Ritornare alla schermata <Correzione distorsione (Parallelogrammo)> → immettere la lunghezza misurata di [g] e [a] per i lati anteriore e posteriore.
Utilizzando i due valori numerici e "c = 250,0", una periferica regola la lunghezza per correggere la distorsione dell'area di stampa.
[g]: | Immettere la lunghezza misurata del segno 'g' sulla pagina di test. |
[a]: | Immettere la lunghezza misurata del segno 'a' sulla pagina di test. |
Seguendo l'esempio, immettere 20,5 per [g], e 21,0 per [a].
La differenza fra 'g' e 'a' (0,5 mm) viene corretta.
Premere [OK].
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine come necessario. Se è necessario eseguire un'ulteriore regolazione, ripetere i punti precedenti.
Se si corregge la posizione utilizzando delle immagini stampate:
Controllare la posizione dell'immagine sulla carta consegnata.
Esempio: 'c' = 200,0 mm, 'g' = 15,0 mm e 'a' = 15,5 mm
Misurare la lunghezza seguente sulla carta consegnata e immettere la lunghezza misurata.
Utilizzando i tre valori numerici seguenti, una periferica regola la lunghezza per correggere la distorsione dell'area di stampa.
[c]: | Immettere la lunghezza misurata dal bordo di testa sinistro dell'area di stampa al bordo di testa destro dell'area di stampa. |
[g]: | Immettere la lunghezza misurata dal bordo di testa sinistro dell'area di stampa al bordo di testa della carta consegnata. |
[a]: | Immettere la lunghezza misurata dal bordo di testa destro dell'area di stampa al bordo di testa della carta consegnata. |
Seguendo l'esempio, immettere 200,0 per [c], 15,0 per [g] e 15,5 per [a].
La differenza fra 'g' e 'a' (0,5 mm) viene corretta.
Premere [OK].
Stampare di nuovo una pagina di test e verificare la posizione dell'immagine come necessario. Se è necessario eseguire un'ulteriore regolazione, ripetere i punti precedenti.
7.
Premere [OK] → [OK].
NOTA |
Per ripristinare il valore accumulato, premere [Ripristino impostaz.iniz.]. Se i segni di registro sono stampati sulla carta consegnata, l'area stampata è pari all'area compresa fra i segni di registro. |
