Regolazione allineamento bordo di testa dell'immagine
Nella direzione di alimentazione, se l'immagine stampata sulla carta consegnata risulta spostata avanti o indietro rispetto alla posizione corretta, l'immagine disallineata può essere corretta regolando il margine sul bordo di testa della carta.
1.
Premere
.
.2.
Premere [Preferenze] → [Impostazioni carta] → [Impostazioni gestione tipo di carta].
3.
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
4.
Premere [Cambia] per <Regolaz. posizione immagine>.
5.
Premere [Non utilizzare scanner].
Se si immette la differenza dalla lunghezza misurata della pagina di test:
Premere [Stampa pagina di test].
Immettere il numero di pagine di test da stampare → premere [Avanti].
NOTA |
Se la posizione dell'immagine varia notevolmente, la precisione della correzione può essere migliorata stampando diverse pagine di test e utilizzando una media della lunghezza misurata. |
Selezionare una fonte di alimentazione carta che contenga un tipo di carta personalizzato → premere [Avvio stampa].
La pagina di test viene stampata.

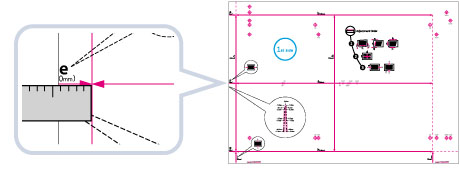

Ritornare alla schermata <Regolaz. posizione immagine> e misurare la lunghezza di 'e' sui lati anteriore e posteriore della pagina di test stampata.
Valore predefinito: 'e' = 20,0 mm
Immettere la differenza di lunghezza fra il valore misurato di 'e' e il valore predefinito (20 mm) per i lati anteriore e posteriore.
Ad esempio, se la lunghezza misurata di 'e' è 21,0 mm, immettere - 1,0 mm per <Allin.bordo di testa(e)>.
Ad esempio, se la lunghezza misurata di 'e' è 19,0 mm, immettere + 1,0 mm per <Allin.bordo di testa(e)>.
La differenza di 1,0 mm fra la lunghezza misurata e il valore predefinito è corretta.
Premere [OK].
In base alla necessità, cercare di stampare nuovamente la pagina di test e controllare il valore di correzione.
Se si corregge la posizione utilizzando delle immagini stampate:
Controllare la posizione dell'immagine sulla carta consegnata.
* Direzione di alimentazione
Misurare la lunghezza di 'e' che è la distanza dal bordo di testa dell'area di stampa al bordo di testa della carta e immettere la differenza rispetto al valore predefinito (20 mm).
Ad esempio, se la lunghezza misurata di 'e' è 21,5 mm, immettere - 1,5 mm per <Allin.bordo sinistro(i)>.
Ad esempio, se la lunghezza misurata di 'e' è 18,5 mm, immettere + 1,5 mm per <Allin.bordo sinistro(i)>.
La differenza di 1,5 mm fra la lunghezza misurata e il valore predefinito è corretta.
Premere [OK].
In base alla necessità, cercare di stampare nuovamente la carta e controllare il valore di correzione.
6.
Premere [OK].
IMPORTANTE |
Quando si apre nuovamente la schermata dopo averla chiusa premendo [OK], i valori sullo schermo vengono riportati a '0'. Tuttavia il valore regolato è ancora valido nel campo Totale. Se si ripete il passaggio, controllare la lunghezza di 'e' sulla nuova pagina di test e inserire il nuovo valore. |
NOTA | |||||||||
Per ripristinare il valore accumulato, premere [Ripristino impostaz.iniz.]. È anche possibile regolare la posizione dell'immagine utilizzando il valore dei segni di registro indicati di seguito. Controllare se la linea centrale del segno di registro e il bordo della pagina di test sono allineati e regolare la posizione dell'immagine come segue: Se la linea centrale del segno di registro si sovrappone al bordo della pagina di test esattamente, non è necessario regolare la posizione dell'immagine. Se la linea centrale del segno del registro è esterna al bordo della pagina di test (la linea centrale del segno del registro NON viene stampata) controllare a quale numero del segno del registro è vicina la linea della pagina di test e immettere il valore positivo. Se la linea centrale del segno del registro è interna al bordo della pagina di test controllare a quale numero del segno del registro è vicina la linea della pagina di test e immettere il valore negativo.
|
