Duplex Color Image Reader Unit-K1 (opzionale)

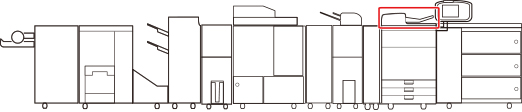

Questa sezione descrive come liberare un inceppamento carta che si verifichi nel Duplex Color Image Reader Unit-K1. La posizione del Duplex Color Image Reader Unit-K1 è indicata dalla seguente illustrazione.
NOTA |
La Duplex Color Image Reader Unit-K1 è un prodotto opzionale. |
Seguire la procedura descritta di seguito, facendo riferimento alla posizione dell'inceppamento carta e alle istruzioni sul pannello digitale per rimuovere la carta inceppata.
1.
Rimuovere gli originali dal vassoio di alimentazione originali.
2.
Rimuovere gli originali dal pannello dell'alimentatore.
3.
Aprire il pannello interno tenendolo per la linguetta anteriore.
4.
Ruotare la manopola di alimentazione verde e rimuovere gli originali inceppati.
5.
Chiudere il pannello interno e il pannello dell'alimentatore.
 ATTENZIONE |
Quando si chiude il pannello, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali. |
6.
Rimuovere gli originali inceppati dall'alimentatore.
| ATTENZIONE |
Quando si chiude l'alimentatore, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali. Fare attenzione che la luce emessa dal vetro di lettura può essere molto forte alla chiusura dell'alimentatore. |
NOTA |
In caso di difficoltà nella rimozione dell'inceppamento, chiudere l'alimentatore e aprire il pannello dell'alimentatore e il pannello interno, quindi passare al punto 4. |
7.
Seguire le istruzioni riportate nella schermata.
NOTA |
La schermata con le istruzioni su come eliminare l'inceppamento carta viene visualizzata più volte finché l'inceppamento non viene eliminato. |
