Linker Teil des Systems

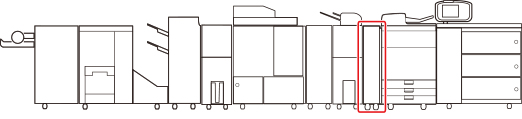

In diesem Abschnitt finden Sie Informationen zum Beheben eines Papierstaus, der im linken Teil des Systems auftritt. Die folgende Abbildung zeigt die Lage des linken Teils des Systems.
HINWEIS |

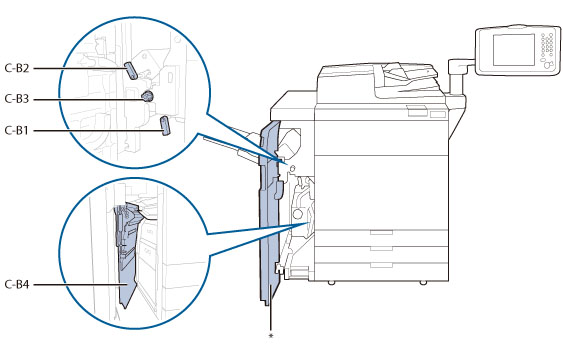

Wenn der Kopienauffang R2 an die Haupteinheit angeschlossen ist, nehmen Sie das gesamte Papier aus dem Fach. Je nach Lage des Papierstaus müssen Sie den Kopienauffang R2 möglicherweise anheben. Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.  * Vordere linke Abdeckung |
Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
1.
Schließen Sie die geöffnete Abdeckung.
 VORSICHT |
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann. |
2.
Öffnen Sie die linke Abdeckung an der Vorderseite der Haupteinheit.
3.
Öffnen Sie die Führung (C-B1) und die Führung (C-B2) und drehen Sie den Knopf (C-B3) zum Entfernen jeglichen gestauten Papiers.
 | 1. Öffnen Sie die Führung (C-B1). |
2. Öffnen Sie die Führung (C-B2). | |
3. Drehen Sie den Knopf (C-B3) zum Entfernen jeglichen gestauten Papiers. |
Drehen Sie den Knopf (C-B3) gegen den Uhrzeigersinn,um das gestaute Papier zur Führung (C-B1) zu bewegen.
Drehen Sie den Knopf (C-B3) im Uhrzeigersinn,um das gestaute Papier zur Führung (C-B2) zu bewegen.
4.
Entfernen Sie das gesamte gestaute Papier.
Beim Zuführen gestauten Papiers zur Führung (C-B2)
Beim Zuführen gestauten Papiers zur Führung (C-B1)
5.
Entfernen Sie alles gestaute Papier aus der linken Abdeckung (C-B4) der Haupteinheit.
 | 1. Öffnen Sie die linke Abdeckung (C-B4). |
2. Entfernen Sie das gesamte gestaute Papier. | |
3. Schließen Sie die linke Abdeckung (C-B4). |
| VORSICHT |
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann. |
6.
Schließen Sie die Führung (C-B1) und Führung (C-B2).
7.
Schließen Sie die linke Abdeckung an der Vorderseite.
| VORSICHT |
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann. |
8.
Folgen Sie den Anweisungen auf dem Display.
HINWEIS |
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist. |
