Unter der oberen Abdeckung
In diesem Abschnitt finden Sie Informationen zum Beheben eines Papierstaus, der im Inneren der oberen Abdeckung des Finisher W1 PRO/Broschüren Finisher W1 PRO auftritt. Die folgende Abbildung zeigt die Lage des Finisher W1 PRO/Broschüren Finisher W1 PRO.
HINWEIS |

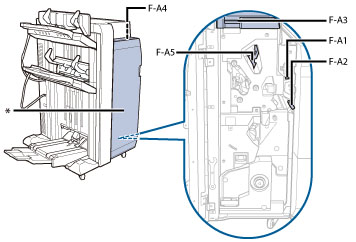

Die folgende Abbildung zeigt die Lage des Papierstaus. Beziehen Sie sich beim Entfernen des gestauten Papiers darauf.  *Obere Abdeckung |
WICHTIG |
Wenn der Zuschiesseinheit N1 neben dem Finisher liegt, kann der Teil der Zuschiesseinheit das Entfernen von Staus am Finisher behindern. Heben Sie die Zuschiesseinheit hoch, bevor Sie Staus am Finisher entfernen. |
Gehen Sie wie nachfolgend beschrieben vor, und beachten Sie dabei die auf dem Sensordisplay angegebenen Anweisungen, um das gestaute Papier zu entfernen.
1.
Öffnen Sie die vordere Abdeckung des Finisher.
2.
Drücken Sie die Taste (F-A1) bis zum Anschlag.
Dieses Verfahren ist nur nötig, wenn der Locheinheit BT1 oder Locheinheit BU1 angeschlossen ist.
3.
Öffnen Sie die Führung (F-A2).
4.
Entfernen Sie das gesamte gestaute Papier.
5.
Schließen Sie die Führung (F-A2).
 VORSICHT |
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen. |
6.
Entfernen Sie das gesamte gestaute Papier in der oberen Abdeckung (F-A3) des Finishers.
| VORSICHT |
Öffnen Sie die obere Abdeckung langsam, da bei schnellem Öffnen Verletzungsgefahr besteht. |
7.
Öffnen Sie die Führung (F-A4).
8.
Entfernen Sie das gesamte gestaute Papier.
| VORSICHT |
Bitte gehen Sie beim Schließen der Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen und sich verletzen. |
WICHTIG |
Schließen Sie die Führung, bis sie einrastet. |
9.
Schließen Sie die obere Abdeckung (F-A3) des Finishers.
| VORSICHT |
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann. |
WICHTIG |
Nach dem Schließen der oberen Abdeckung des Finishers drücken Sie auf die Oberabdeckung an den auf den Schildern angezeigten Stellen, um sicherzustellen, dass die Abdeckung sicher geschlossen ist. |
10.
Entfernen Sie das gesamte gestaute Papier aus dem Führung (F-A5).
11.
Schließen Sie die vordere Abdeckung des Finisher.
| VORSICHT |
Achten Sie beim Schließen der Abdeckung darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann. |
12.
Folgen Sie den Anweisungen auf dem Sensordisplay.
HINWEIS |
Das Display mit den Anweisungen zur Beseitigung des Papierstaus erscheint mehrmals, bis der Papierstau beseitigt ist. |
