定影輸送單元

1776-0S0

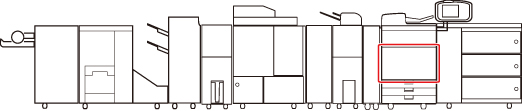

本節介紹如何清除本機器的定影輸送單元中發生的夾紙。本機器定影輸送單元的位置如下圖所示。
註釋

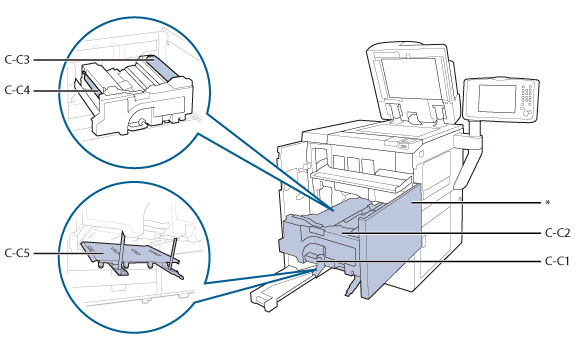

以下圖示指示夾紙位置。請參閱圖示取出夾紙。
*前蓋板
按照下面介紹的步驟根據夾紙位置及觸控面板顯示螢幕上出現的指示取出夾紙。
1
關閉開啟的蓋板。
注意
關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
2
開啟主機前蓋板，然後沿箭頭方向(逆時針)旋轉手柄(C-C1)。
1. 開啟主機前蓋板。
2.沿箭頭方向(逆時針)轉動手柄(C-C1)。
3
從定影輸送單元(C-C2)中取出所有夾紙。
1.抓住手柄(C-C1)，並拉出定影輸送單元(C-C2)。
2.從定影輸送單元(C-C2)中取出所有夾紙。
4
從導板(C-C3)中取出所有夾紙。
1. 開啟導板(C-C3)。
2. 取出所有夾紙。
3. 關閉導板(C-C3)。
注意
關閉導板時，請小心勿夾住手指，否則可能導致人身傷害。
5
從定影輸送單元(C-C2)中取出所有夾紙。
注意
定影單元及其周圍部件易產生高溫。取出夾紙時，請小心勿接觸此區域中的任何部件。
內輸出導板及其周圍部件易產生高溫。取出夾紙時，請小心勿接觸此區域中的任何部件。
6
開啟內輸出單元，然後取出所有夾紙。
1.開啟導板(C-C4)。
2.取出所有夾紙。
3. 關閉導板(C-C4)。
7
從導板(C-C5)中取出所有夾紙。
1. 握住綠色手柄開啟導板(C-C5)。
2. 取出所有夾紙。
3. 關閉導板(C-C5)。
注意
關閉導板時，請小心勿夾住手指，否則可能導致人身傷害。
8
將定影輸送單元(C-C2)輕輕推回原位，然後關閉主機前蓋板。
1. 將定影輸送單元(C-C2)輕輕推回原位。
2. 關閉前蓋板。
注意
將組件恢復原位或關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
9
按照螢幕上的說明操作。
註釋
指示如何清除夾紙的螢幕將反覆顯示，直到清除夾紙。
