頂蓋板內部

1776-0SC
本節介紹如何清除「外置式裝訂分頁機-W1 PRO」/「騎馬裝訂分頁機-W1 PRO」的頂蓋板內部發生的夾紙。「外置式裝訂分頁機-W1 PRO」/「騎馬裝訂分頁機-W1 PRO」的位置如下圖所示。
註釋

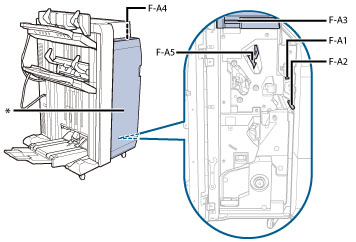

以下圖示指示夾紙位置。請參閱圖示取出夾紙。
* 頂蓋板
須知
若緊挨裝訂分頁機安裝了「文件插頁組件-N1」，清除夾紙時，插頁組件的部件可能會干擾裝訂分頁機。請先抬起插頁組件再從裝訂分頁機取出夾紙。
按照下面介紹的步驟根據夾紙位置及觸控面板顯示螢幕上出現的指示取出夾紙。
1
開啟裝訂分頁機的前蓋板。
2
完全按下按鈕(F-A1)。
只有安裝了「打孔組件-BT1」或「Puncher Unit-BU1」，才需要執行該步驟。
3
開啟導板(F-A2)。
4
取出所有夾紙。
5
關閉導板(F-A2)。
注意
關閉導板時，請小心勿夾住手指，否則可能導致人身傷害。
6
取出裝訂分頁機的上蓋板(F-A3)中的所有夾紙。
1. 開啟上蓋板(F-A3)。
2. 取出所有夾紙。
注意
緩慢地開啟上蓋板，開啟太快可能導致人身傷害。
7
開啟導板(F-A4)。
8
取出所有夾紙。
1. 取出所有夾紙。
2. 關閉導板(F-A4)。
注意
關閉導板時，請小心勿夾住手指，否則可能導致人身傷害。
須知
關閉導板直到其發出「喀噠」聲。
9
關閉裝訂分頁機的上蓋板(F-A3)。
注意
關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
須知
關閉裝訂分頁機的上蓋板後，向下按頂蓋板上標籤指示的位置，確保蓋板牢固關閉。
10
取出導板(F-A5)中的所有夾紙。
11
關閉裝訂分頁機的前蓋板。
注意
關閉蓋板時，請小心勿夾住手指，否則可能導致人身傷害。
12
按照觸控面板顯示螢幕上的說明操作。
註釋
指示如何清除夾紙的螢幕將反覆顯示，直到清除夾紙。
