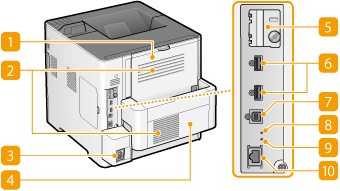

Zadní strana
Podvýstupní přihrádka (zadní kryt)
Při tisku na obálky otevřete podvýstupní přihrádku. Tento přihrádka se otevírá, když používáte typ papíru, který se snadno kroutí, například štítky, pro zamezení kroucení. (Papír se kroutí).
Větrací otvory
Vzduch z vnitřku zařízení musí mít možnost unikat ven z důvodu chlazení vnitřních části zařízení. Mějte na paměti, že pokud před větrací otvory umístíte nějaké předměty, bude ventilace zařízení omezena. Instalace
Zásuvka napájení
Slouží k připojení napájecího kabelu.
Duplexní jednotka
Pokud se při oboustranném tisku papír zachytí, odstraňte ji.
Kryt otvoru na kartu SD
Při instalaci volitelné karty SD otevřete kryt jejího otvoru. Vložení karty SD
Port USB (pro připojení zařízení USB)
Připojte paměťové zařízení USB, které se používá s aplikacemi MEAP.
Port USB (pro připojení počítače)
Sem připojte kabel USB, chcete-li zařízení připojit k počítači.
Kontrolka ACT
Kontrolka ACT bliká, když se data přijímají nebo odesílají.
Kontrolka LNK
Kontrolka LNK bliká zeleně, když je zařízení správně připojeno k síti.
Port LAN
Sem připojte kabel LAN, chcete-li k zařízení připojit kabelový směrovač LAN apod. Připojení ke kabelové síti LAN
