A ROM telepítése

Ez a rész ismerteti a Barcode Printing Kit-F1 és a PCL International Font Set-C1 telepítésének módját. A ROM használatához csatlakoztassa azt a készülék jobb oldali fedelének belső részén található ROM csatlakozókhoz. A ROM telepítését megelőzően olvassa el a Telepítés részben leírt óvintézkedéseket.
Óvintézkedések a ROM telepítéséhez
Gondoskodjon arról, hogy fém tárgyak (például csavarok) ne érjenek a készülék áramköri lapjaihoz. Ellenkező esetben károsodhat a készülék.
Ne érintse meg a belső alkatrészeket, a nyomtatott áramköröket, a csatlakozókat és a kapcsolókat. Ellenkező esetben károsodhat a készülék.
Ne kapcsolja be az áramellátást, amíg a ROM csatlakozók fedele nyitva van. Ellenkező esetben károsodhat a készülék.
Óvintézkedések a statikus elektromosság elkerülése érdekében
A ROM bizonyos részei érzékenyek a statikus elektromosságra. A következő óvintézkedések betartásával elkerülheti, hogy a ROM-ot statikus elektromosság miatt károsodás érje.
Mielőtt hozzáérne a ROM-hoz, a statikus elektromosság levezetése érdekében érintsen meg egy fémtárgyat a helyiségben.
Munka közben ne érintsen meg olyan tárgyakat (pl. kijelzőt), amelyek valószínűsíthetően statikus elektromosságot hoznak létre.
A statikus elektromosság hatásának kiküszöbölése érdekében a ROM-ot csak közvetlenül a ROM csatlakozókhoz való csatlakoztatása előtt vegye ki a védőtasakból.
1
Kapcsolja ki a készüléket, és húzza ki a tápkábel csatlakozóját a hálózati csatlakozóaljzatból.
Az áramellátás kikapcsolásakor a készülék leállítását a kezelőpanelről hajtsa végre, ne használja a főkapcsolót. Az áramellátás kikapcsolása (a készülék leállítása)
2
Távolítsa el a jobb oldali fedelet.
1
A kallantyú benyomása közben kissé nyissa fel a fedelet maga felé.
2
Távolítsa el a jobb oldali fedelet a nyíllal jelzett irányban.
3
Távolítsa el a ROM fedelét.
1
Egy érmével távolítsa el a csavarokat.
2

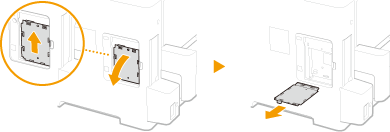

Nyissa fel a ROM fedelét, majd távolítsa el a nyíllal jelzett irányban.
4
Telepítse a ROM-ot.
Illessze a ROM-ot a készülék két ROM csatlakozójához, majd ütközésig tolja be.
A ROM leválasztása
A széleinél fogva húzza ki a ROM-ot az alábbi ábra szerint.
5
Helyezze vissza a ROM fedelét az eredeti helyére.
1

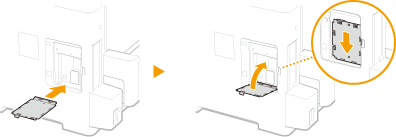

Zárja le a ROM fedelét úgy, hogy a ROM fedelén található kallantyút a nyíllal jelzett irányba betolja.
2
Érme segítségével rögzítse a csavarokat.
6

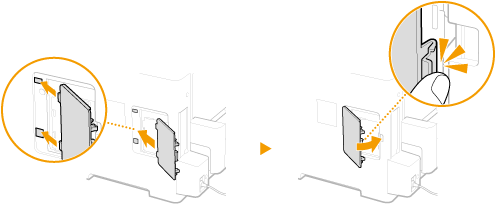

Helyezze be a jobb oldali fedelet a nyíllal jelzett irányban, majd a kallantyú benyomása közben zárja le.
Ha ezzel egyidőben SD-kártyát is be kíván helyezni, folytassa az SD-kártya behelyezése résszel.

Az Barcode Printing Kit-F1 megfelelő telepítésének ellenőrzése

Nyomtassa ki a Konfigurációs oldal-t, majd győződjön meg arról, hogy a „PCL” alatt megjelenik a „BarDIMM” lehetőség.
Ha megjelent a „BarDIMM” felirat, akkor a ROM megfelelően csatlakozik.

Ha nem jelenik meg a „BarDIMM” felirat
A ROM nem csatlakozik megfelelően. Távolítsa el a ROM-ot a készülékből, majd csatlakoztassa újra.
