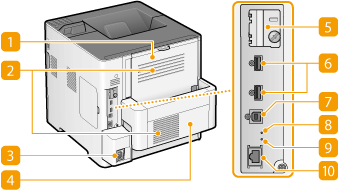

Hátsó oldal
Segéd kimeneti tálca (Hátlap)
Borítékra történő nyomtatás esetén nyissa ki a segéd kimeneti tálcát. Ha olyan papírtípust használ, amely könnyen felpöndörödhet (pl. címkék), ezt a tálcát kinyitva csökkentheti a felpöndörödést (Felpöndörödő papír).
Szellőzőnyílások
Itt távozik a készülék belsejéből a hűtésre szolgáló levegő. Ne tegyen tárgyakat a szellőzőnyílások elé, mert ezzel akadályozza a szellőzést. Telepítés
Tápfeszültség-csatlakozó
A tápkábel csatlakoztatására szolgál.
Lapfordító egység
Amennyiben kétoldalas nyomtatáskor papírelakadás történik, távolítsa el ezt az egységet.
SD kártyanyílás fedele
Az opcionális SD kártya telepítéséhez nyissa fel az SD kártyanyílás fedelét. SD-kártya behelyezése
USB-port (USB-eszközök csatlakoztatásához)
Csatlakoztassa a MEAP alkalmazásokkal használni kívánt USB-eszközt.
USB-port (számítógép csatlakoztatásához)
A készülék USB-kábellel számítógéphez csatlakoztatható.
AKTÍV jelzőfény
Az AKTÍV jelzőfény villog, miközben adatok küldése vagy fogadása zajlik.
LINK jelzőfény
A LINK jelzőfény zölden villog, ha a készülék megfelelően csatlakozik egy hálózathoz.
LAN-port
Ide csatlakoztathatja a hálózati kábelt, ha a készüléket vezetékes helyi hálózati útválasztóhoz stb. szeretné csatlakoztatni. Csatlakozás vezetékes helyi hálózathoz
