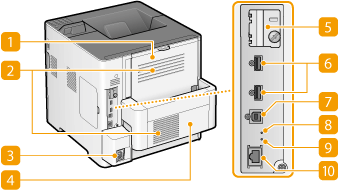

Parte traseira
Bandeja auxiliar (Tampa traseira)
Abra a bandeja auxiliar para imprimir em envelopes. Quando estiver usando um tipo de papel que curva facilmente, como rótulos, é possível reduzir o encurvamento abrindo esta bandeja (O papel enrola).
Ranhuras de ventilação
O ar interno da máquina é ventilado para o resfriamento do interior da máquina. Observe que posicionar objetos à frente das ranhuras impede a ventilação. Instalação
Soquete de alimentação
Conecte o cabo de alimentação.
Unidade duplex
Se o papel atolou durante a impressão dos dois lados, remova esta unidade.
Tampa do slot para cartão SD
Abra a tampa do slot para cartão SD, ao instalar o cartão SD opcional. Instalar um cartão SD
Porta USB (para conexão de dispositivo USB)
Conecte um dispositivo USB usado com aplicativos MEAP.
Porta USB (para conexão ao computador)
Conecte um cabo USB quando conectar a máquina e um computador.
Indicador ACT
O indicador ACT pisca enquanto os dados estão sendo enviados ou recebidos.
Indicador LNK
O indicador LNK pisca em verde quando a máquina está devidamente conectada a uma rede.
Porta LAN
Conecte um cabo LAN quando conectar a máquina a um roteador LAN sem fios, etc. Conectando a uma LAN com fio
