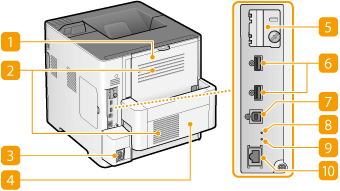

Arka Taraf
Alt çıkış tepsisi (Arka kapak)
Zarfların üzerini yazdırırken alt çıkış tepsisini açın. Örneğin etiket gibi kolayca kıvrılan kağıt türlerini kullanırken, bu tepsiyi açarak kıvrılmayı azaltabilirsiniz. (Kağıt Kıvrılıyor).
Havalandırma yuvaları
Makinenin içini soğutmak için, makinenin içindeki hava dışarı verilir. Havalandırma yuvalarının önüne yerleştirilen nesnelerin, havalandırmayı önlediğini unutmayın. Kurulum
Güç soketi
Güç kablosunu bağlayın.
Dupleks ünitesi
Eğer 2 taraflı yazdırma sırasında kağıt sıkışırsa, sıkışan kağıdı çıkarın.
SD kart yuvası kapağı
İsteğe bağlı SD kartı takmak için SD kart yuvası kapağını çıkartın. Bir SD Kart Takılması
USB bağlantı noktası (USB aygıtı bağlantısı için)
MEAP uygulamalarında kullanılan bir USB bellek aygıtı bağlayın.
USB bağlantı noktası (bilgisayar bağlantısı için)
Makine ile bir bilgisayarı bağlarken USB kablosu kullanın.
ACT göstergesi
Veri gönderilmesi veya alınması sırasında, ACT göstergesi yanıp söner.
LNK göstergesi
Makine, bir ağa doğru biçimde bağlandığında LNK göstergesi yeşil renkte yanıp söner.
LAN bağlantı noktası
Makineyi kablolu LAN yönlendiricisine vb.ye bağlarken LAN kablosu bağlayın. Kablolu LAN'a bağlanma
