Installazione della ROM

Questa sezione descrive come installare la ROM opzionale nella macchina. La ROM si collega ai connettori ROM all'interno del coperchio posteriore della macchina. Prima di installare la ROM, leggere le precauzioni in Installazione.


Precauzioni durante l'installazione della ROM Evitare che oggetti in metallo, ad esempio viti, entrino in contatto con i circuiti stampati della macchina. In caso contrario, la macchina potrebbe subire danni. Non toccare le parti interne, i cavi, i connettori e gli interruttori. In caso contrario, la macchina potrebbe subire danni. Non accendere la macchina quando il coperchio della ROM è aperto. In caso contrario, la macchina potrebbe subire danni. Precauzioni per evitare l'elettricità statica La ROM contiene parti sensibili all'elettricità statica. Adottare le seguenti precauzioni per evitare che la ROM venga danneggiata dall'elettricità statica. Prima di maneggiare la ROM, toccare un oggetto metallico nella stanza per scaricare dal proprio corpo l'elettricità statica. Durante il lavoro, non toccare alcun oggetto che potrebbe generare elettricità statica, come ad esempio un display. Per evitare l'influenza dell'elettricità statica, rimuovere la ROM dall'involucro protettivo solo appena prima di connetterla agli appositi connettori.

Precauzioni durante l'installazione della ROM

Evitare che oggetti in metallo, ad esempio viti, entrino in contatto con i circuiti stampati della macchina. In caso contrario, la macchina potrebbe subire danni.

Non toccare le parti interne, i cavi, i connettori e gli interruttori. In caso contrario, la macchina potrebbe subire danni.

Non accendere la macchina quando il coperchio della ROM è aperto. In caso contrario, la macchina potrebbe subire danni.

Precauzioni per evitare l'elettricità statica

La ROM contiene parti sensibili all'elettricità statica. Adottare le seguenti precauzioni per evitare che la ROM venga danneggiata dall'elettricità statica.

Prima di maneggiare la ROM, toccare un oggetto metallico nella stanza per scaricare dal proprio corpo l'elettricità statica.

Durante il lavoro, non toccare alcun oggetto che potrebbe generare elettricità statica, come ad esempio un display.

Per evitare l'influenza dell'elettricità statica, rimuovere la ROM dall'involucro protettivo solo appena prima di connetterla agli appositi connettori.

Spegnere la macchina e scollegare la spina di alimentazione dalla presa CA.

Quando si spegne la macchina, arrestare la macchina dal pannello operativo senza usare l'interruttore di alimentazione. Spegnimento (arresto)

Rimuovere il coperchio posteriore.

1	Premendo il gancio, aprire leggermente il coperchio.
2	Rimuovere il coperchio posteriore spostandolo nella direzione indicata dalla freccia.

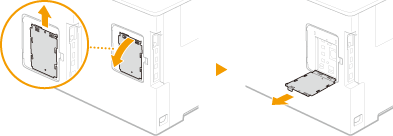

Rimuovere il coperchio della ROM.

1	Usare una moneta per rimuovere le viti.
2	Aprire il coperchio della ROM e rimuoverlo spostandolo nella direzione indicata dalla freccia.

Installare la ROM.

Mentre si allinea la ROM ai due connettori ROM della macchina, spingerla finché non si blocca.

Quando si disconnette la ROM

Afferrare i bordi della ROM ed estrarla come mostrato nell'illustrazione qui sotto.

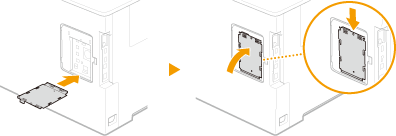

Ricollocare in posizione il coperchio della ROM.

1	Chiudere il coperchio della ROM premendo il gancio del coperchio della ROM nella direzione indicata dalla freccia.
2	Usare una moneta per riposizionare le viti.

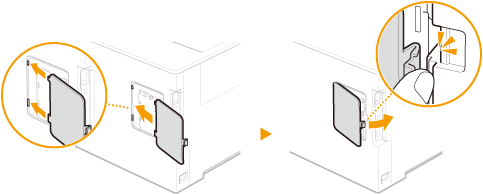

Inserire il coperchio posteriore spostandolo nella direzione indicata dalla freccia, quindi chiuderlo spingendo il gancio.


Per installare contemporaneamente una scheda SD, andare a Installazione di una scheda SD.

Verifica della corretta installazione di Barcode Printing Kit-F1

Stampare la Pagina config. e verificare che "BarDIMM" sia presente in "PCL."
Se "BarDIMM" è presente, la ROM è installata correttamente.

Se "BarDIMM" non è presente

La ROM non è installata correttamente. Rimuovere la ROM dalla macchina e riconnetterla.
