ROM:n asentaminen
|
Tässä osiossa kerrotaan, miten laitteeseen asennetaan valinnainen ROM-muisti. ROM-muisti liitetään laitteen takakannen sisällä oleviin liittimiin. Lue kohdan Asentaminen varoitukset ennen ROM-muistin asentamista.
|
 |
|
|
ROM:n asentamiseen liittyviä huomautuksiaÄlä anna minkään metallin, kuten ruuvien, koskettaa laitteessa olevia piirilevyjä. Muuten laite voi vaurioitua.
Älä kosketa sisäisiä osia, painettua johdotusta, liittimiä tai kytkimiä. Muuten laite voi vaurioitua.
Älä kytke virtaa, kun ROM-kansi on auki. Muuten laite voi vaurioitua.
Staattisen sähkön välttämiseen liittyviä huomautuksiaROM sisältää staattiselle sähkölle herkkiä osia. Noudata seuraavia varotoimenpiteitä, jotta staattinen sähkö ei vahingoittaisi ROM:ää.
Poista staattinen sähkö kehostasi koskettamalla huoneessa metallista osaa ennen ROM:n käsittelemistä.
Älä kosketa työn aikana mitään kohdetta, joka voi aiheuttaa staattista sähköä, kuten näyttöä.
Staattisen sähkön vaikutuksen välttämiseksi älä poista ROM-muistia suojakotelosta, ennen kuin olet valmis liittämään sen ROM-liittimiin.
|
1
Katkaise laitteesta virta ja irrota virtapistoke pistorasiasta.
Kun katkaiset virtaa, sammuta laite käyttöpaneelista käyttämättä virtakytkintä. Virran katkaiseminen (sammuttaminen)
2
Irrota takakansi.
|
1
|
Paina salpaa ja vedä kantta hieman itseäsi kohti.
 |
|
2
|
Irrota oikea kansi nuolen osoittamaan suuntaan.
 |
3

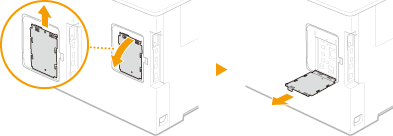

Irrota ROM-kansi.
|
1
|
Irrota ruuvit kolikolla.
 |
|
2
|
Avaa ROM-kansi ja irrota se nuolen osoittamaan suuntaan.
 |
4
Asenna ROM.
Kohdista ROM laitteen kahteen ROM-liittimeen ja paina sitä, kunnes se pysähtyy.
ROM:n irrottaminen
Tartu ROM:n reunoihin ja vedä se ulos kuvan mukaisesti.
5

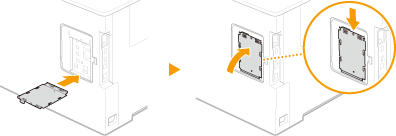

Laita ROM-kansi takaisin paikalleen.
|
1
|
Sulje ROM-kansi painamalla sen salpaa nuolen osoittamaan suuntaan.
 |
|
2
|
Kiinnitä ruuvit kolikolla.
 |
6

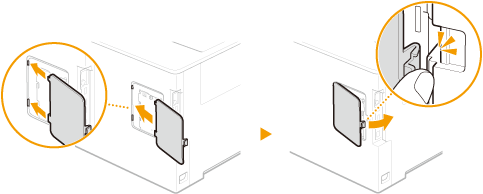

Aseta takakansi nuolen osoittamaan suuntaan ja sulje se samalla, kun painat salpaa.
 |
|
Jos haluat asentaa SD-kortin samaan aikaan, siirry kohtaan SD-kortin asentaminen.
|
Barcode Printing Kit-F1 -yksikön oikean asennuksen tarkistaminen
|
Tulosta Kokoonpanosivu ja tarkista, että "BarDIMM" näkyy kohdassa PCL.
Jos "BarDIMM" näkyy, ROM on asennettu oikein. Jos "BarDIMM" ei näy
ROM:ää ei ole asennettu. Irrota ROM laiteesta ja liitä se uudelleen.
|
 |
