Asetusten määrittäminen FTP-asiakkaan kautta
Voit määrittää asetukset, kuten laitteen verkkoasetukset, FTP-asiakkaasta TCP/IP-verkon kautta. Tarkista laitteeseen asetettu IP-osoite etukäteen (Verkon testituloste). Jos et ole varma IP-osoitteesta, ota yhteyttä verkon pääkäyttäjään.
1
Käynnistä [Komentokehote].
Valitse [Käynnistä]-valikosta [Kaikki ohjelmat] tai [Ohjelmat]
[Apuohjelmat] [Komentokehote].
[Apuohjelmat] [Komentokehote].
Mac OS -käyttäjät
Käynnistä Terminal.
UNIX-käyttäjät
Tuo konsolinäyttö näkyviin.
2
Syötä "ftp <laitteen IP-osoite>" ja paina [ENTER]-näppäintä.
Esimerkki: ftp 192.168.1.45
3

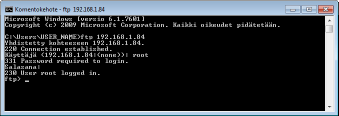

Syötä käyttäjänimeksi "root" ja paina [ENTER]-näppäintä.
4
Syötä järjestelmänvalvojan salasana ja paina [ENTER]-näppäintä.
Oletussalasana on "7654321". Järjestelmänvalvojan salasanan asettaminen
"230 User root logged in." tulee näkyviin.
5
Syötä "cd config" ja paina [ENTER]-näppäintä.
6

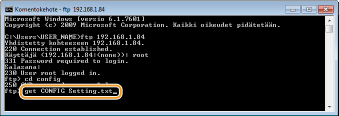

Syötä "get CONFIG <tiedostonimi>" ja paina [ENTER]-näppäintä.
"CONFIG" täytyy kirjoittaa isoilla kirjaimilla.
<Tiedostonimi> voi sisältää kaikkia merkkejä (esimerkki: get CONFIG Setting.txt).
Asetustiedosto ladataan hakemistoon, joka näkyi, kun komentokehote käynnistettiin. Esimerkkinäytössä tiedosto ladataan C-aseman [Users]-kansion USER_NAME-kansioon.
7
Muokkaa ladattua määritystiedostoa tekstieditorilla, kuten Muistiolla.
Määritystiedoston asetuskohteiden luettelo
Yleinen-valikko (yleisasetukset)
|
Kohteen nimi
|
Asetusarvo
|
Oletus-
asetus |
|
DEVICE_NAME
(Laitteen nimi) |
Enintään 128 merkkiä
|
LBP712Cx/LBP710Cx
|
|
SYS_LOC
(Sijainti) |
Enintään 128 merkkiä
|
(Tyhjä)
|
|
SYS_CONTACT
(Järjestelmänvalvoja) |
Enintään 128 merkkiä
|
(Tyhjä)
|
|
ROOT_PWD
(Järjestelmänvalvojan salasana) |
Enintään 16 aakkosnumeerista merkkiä
|
7654321
|
|
USER_JOB_CONT
(Salli loppukäyttäjän työtoiminto) |
ON, OFF
|
OFF
|
|
LINK_URL1
(Tukilinkin URL) |
Enintään 512 aakkosnumeerista merkkiä
|
http://www.canon.com
|
TCP/IP-valikko (TCP/IP-asetukset)
|
Kohteen nimi
|
Asetusarvo
|
Oletus-
asetus |
|
INT_ADDR
(IP-osoite) |
IP-osoite
|
0.0.0.0
|
|
NET_MASK
(Aliverkon peite) |
IP-osoite
|
0.0.0.0
|
|
DEF_GW
(Yhdyskäytävän osoite) |
IP-osoite
|
0.0.0.0
|
|
DHCP_ENB
(Käytä DHCP:tä) |
ON, OFF
|
OFF
|
|
RARP_ENB
(Käytä RARP:tä) |
ON, OFF
|
OFF
|
|
BOOTP_ENB
(Käytä BOOTP:tä) |
ON, OFF
|
OFF
|
|
DNS_PADDR
(Ensisijaisen DNS-palvelimen osoite) |
IP-osoite
|
0.0.0.0
|
|
DNS_SADDR
(Toissijaisen DNS-palvelimen osoite) |
IP-osoite
|
0.0.0.0
|
|
HOST_NAME
(Isännän nimi) |
Enintään 47 aakkosnumeerista merkkiä
|
"Canon" +
"MAC-osoitteen 6 viimeistä numeroa" |
|
DOMAIN_NAME
(Toimialueen nimi) |
Enintään 47 aakkosnumeerista merkkiä
|
(Tyhjä)
|
|
DDNS_ENB
(Dynaaminen DNS-päivitys) |
ON, OFF
|
OFF
|
|
WINS_ENB
(WINS-nimenselvitys) |
ON, OFF
|
OFF
|
|
WINS_SERVER
(WINS-palvelimen osoite) |
IP-osoite
|
0.0.0.0
|
|
ARP_PING_ENB
(Käytä ARP/PING:tä) |
ON, OFF
|
ON
|
|
LPD_ENB
(Käytä LPD-tulostusta) |
ON, OFF
|
ON
|
|
LPD_BANN
(Tulosta LPD-erotinsivu) |
ON, OFF
|
OFF
|
|
RAW_ENB
(Käytä RAW-tulostusta) |
ON, OFF
|
ON
|
|
RAW_BIDIR_ENB
(Käytä kaksisuuntaista tiedonsiirtoa) |
ON, OFF
|
OFF
|
|
FTP_PRINT_ENB
(Käytä FTP-tulostusta) |
ON, OFF
|
OFF
|
|
FTP_PRINT_USER
(FTP-tulostuksen käyttäjänimi) |
Enintään 24 aakkosnumeerista merkkiä
|
guest
|
|
FTP_PRINT_PWD
(FTP-tulostuksen salasana) |
Enintään 24 aakkosnumeerista merkkiä
|
7654321
|
|
IPP_ENB
(Käytä IPP:tä) |
ON, OFF
|
ON
|
|
IPP_AUTH_ENB
(Käytä IPP-todennusta) |
ON, OFF
|
OFF
|
|
IPP_AUTH_ACCUNT1
(IPP-todennuksen käyttäjänimi) |
Enintään 24 aakkosnumeerista merkkiä (pakollinen käytettäessä IPP-todennusta)
|
guest
|
|
IPP_AUTH_PASSWD1
(IPP-todennuksen salasana) |
Enintään 24 aakkosnumeerista merkkiä (pakollinen käytettäessä IPP-todennusta)
|
7654321
|
|
WSD_ENB
(Käytä WSD-tulostusta) |
ON, OFF
|
OFF
|
|
WSD_BROWSING
(Käytä WSD-selausta) |
ON, OFF
|
OFF
|
|
WSD_MULTICAST_DISCOVERY
(Käytä monilähetyshakua) |
ON, OFF
|
OFF
|
|
HTTP_ENB
(Käytä HTTP:tä) |
ON, OFF
|
ON
|
|
SNTP_ENB
(Käytä SNTP:tä) |
ON, OFF
|
OFF
|
|
SNTP_ADDR
(NTP-palvelimen nimi) |
IP-osoite tai isäntänimi
|
(Tyhjä)
|
|
SNTP_INTERVAL
(Pollausväli) |
1–48 (h)
|
24
|
|
DISCOVERY_ENB
(Vastaa hakuun) |
ON, OFF
|
ON
|
|
DISCOVERY_SCOPE_NAME
(Alueen nimi) |
Enintään 32 aakkosnumeerista merkkiä
|
oletus
|
|
EMAIL_PRINT_ENB
(POP3 RX) |
ON, OFF
|
OFF
|
|
EMAIL_POP_ADDR
(POP3-palvelimen nimi) |
Enintään 48 aakkosnumeerista merkkiä
|
(Tyhjä)
|
|
EMAIL_POP_ACCOUNT
(POP3-käyttäjänimi) |
Enintään 32 aakkosnumeerista merkkiä
|
(Tyhjä)
|
|
EMAIL_POP_PASSWD
(POP3-salasana) |
Enintään 32 aakkosnumeerista merkkiä
|
(Tyhjä)
|
|
EMAIL_POP_INTERVAL
(POP3 RX -väli) |
0–90 (min)
|
0
|
|
EMAIL_POP_PORTNO
(POP3-palvelimen portin numero) |
0–65535
|
110
|
|
IPV4_USE
(Käytä IPv4:ää) |
ON, OFF
|
ON
|
|
IPV6_USE
(Käytä IPv6:tta) |
ON, OFF
|
OFF
|
|
IPV6_STATELESS_USE
(Käytä tilatonta osoitetta) |
ON, OFF
|
ON
|
|
IPV6_MANUAL_ADDR_USE
(Käytä manuaalista osoitetta) |
ON, OFF
|
OFF
|
|
IPV6_MANUAL_ADDR_SET
(IP-osoite) |
IP-osoite
|
(Tyhjä)
|
|
IPV6_MANUAL_ADDR_PREFIX
(Etuliitteen pituus) |
0–128
|
64
|
|
IPV6_MANUAL_ROUTER_ADDR
(Reitittimen oletusosoite) |
IP-osoite
|
(Tyhjä)
|
|
IPV6_DHCPV6_USE
(Käytä DHCPv6:tta) |
ON, OFF
|
OFF
|
|
IPV6_DNS_ADDRESS_PRI
(Ensisijaisen DNS-palvelimen osoite) |
IP-osoite
|
(Tyhjä)
|
|
IPV6_DNS_ADDRESS_SEC
(Toissijaisen DNS-palvelimen osoite) |
IP-osoite
|
(Tyhjä)
|
|
IPV6_DNS_NAME_SAME_AS_IPV4
(Käytä IPv4-isännän/toimialueen nimiä) |
ON, OFF
|
OFF
|
|
IPV6_DNS_HOST_NAME_V6
(Isännän nimi) |
Enintään 47 aakkosnumeerista merkkiä
|
"Canon" +
"MAC-osoitteen 6 viimeistä numeroa" |
|
IPV6_DNS_DOMAIN_NAME_V6
(Toimialueen nimi) |
Enintään 47 aakkosnumeerista merkkiä
|
(Tyhjä)
|
|
IPV6_DNS_DYNAMIC_SET
(Dynaaminen DNS-päivitys) |
ON, OFF
|
OFF
|
|
IPV6_DNS_STATELESS
(Tallenna tilaton osoite) |
ON, OFF
|
OFF
|
|
IPV6_DNS_MANUAL
(Tallenna manuaalinen osoite) |
ON, OFF
|
OFF
|
|
IPV6_DNS_STATEFUL
(Tallenna tilallinen osoite) |
ON, OFF
|
OFF
|
SMB-palvelimen valikko (SMB-asetukset)
|
Kohteen nimi
|
Asetusarvo
|
Oletus-
asetus |
|
SMB_ENB
(Käytä SMB:tä) |
ON, OFF
|
OFF
|
|
SMB_SERVER
(Palvelimen nimi) |
Enintään 16 merkkiä
|
(Tyhjä)
|
|
SMB_WG
(Työryhmän nimi) |
Enintään 16 merkkiä
|
WORKGROUP
|
|
SMB_COMMENT
(Kommentit) |
Enintään 192 merkkiä
|
(Tyhjä)
|
|
SMB_LM_ENB
(Käytä LM Announcea) |
ON, OFF
|
OFF
|
|
SMB_PRINT_ENB
(Käytä SMB-tulostusta) |
ON, OFF
|
OFF
|
|
SMB_PRINTER
(Tulostimen nimi) |
Enintään 13 merkkiä
|
PRINTER
|
SNMP-valikko (SNMP-asetukset)
|
Kohteen nimi
|
Asetusarvo
|
Oletus-
asetus |
|
SNMP_V1_ENB
(Käytä SNMPv1:tä) |
ON, OFF
|
ON
|
|
SNMP_COMMUNITY1_ENB
(Käytä yhteisönimi 1:tä) |
ON, OFF
|
ON
|
|
SNMP_COMMUNITY1_ACCESS
(MIB-pääsyoikeus) |
RW (luku/kirjoitus) RO (vain luku)
|
RO
|
|
SNMP_COMMUNITY1_NAME
(Yhteisönimi 1) |
Enintään 32 aakkosnumeerista
merkkiä |
public
|
|
SNMP_COMMUNITY2_ENB
(Käytä yhteisönimi 2:ta) |
ON, OFF
|
OFF
|
|
SNMP_COMMUNITY2_ACCESS
(MIB-pääsyoikeus) |
RW (luku/kirjoitus) RO (vain luku)
|
RO
|
|
SNMP_COMMUNITY2_NAME
(Yhteisönimi 2) |
Enintään 32 aakkosnumeerista
merkkiä |
public2
|
|
SNMP_V3_ENB
(Käytä SNMPv3:a) |
ON, OFF
|
OFF
|
|
SNMP_GET_PRT_MNG_INFO
(Hanki tulostimen hallintatiedot isännältä) |
ON, OFF
|
OFF
|
Taustatulostusvalikko (Taustatulostusasetukset)
|
Kohteen nimi
|
Asetusarvo
|
Oletusasetus
|
|
SPOOL_ENB
(Käytä taustatulostusta) |
ON, OFF
|
OFF
|
Aloitusajastin-valikko (yhdistämisen odotusaika-asetukset käynnistettäessä)
|
Kohteen nimi
|
Asetusarvo
|
Oletusasetus
|
|
STRT_DELAY_TIME
(Yhdistämisen odotusaika käynnistettäessä) |
0–300 (s)
|
0
|
Etäkäyttöliittymä-valikko (Etäkäyttöliittymän asetukset)
|
Kohteen nimi
|
Asetusarvo
|
Oletusasetus
|
|
RUI_ENB
(Käytä etäkäyttöliittymää) |
ON, OFF
|
ON
|
8
Syötä "put <tiedostonimi> CONFIG" ja paina [ENTER]-näppäintä.
Määritä muokatun tiedoston nimi kohdassa <tiedostonimi> (esimerkki: put Setting.txt CONFIG).
Asetustiedosto lähetetään.
9
Syötä "get reset" ja paina [ENTER]-näppäintä.
Laite käynnistyy uudelleen. Asetukset otetaan käyttöön uudelleenkäynnistyksen jälkeen.
10
Varmista, että laite on käynnistynyt uudelleen normaalisti. Pidä [CTRL]-näppäin painettuna ja paina [C]-näppäintä.
11
Syötä "quit" ja paina [ENTER]-näppäintä.
12
Syötä "exit" ja paina [ENTER]-näppäintä.
Komentokehote sulkeutuu.
