Instalação da ROM

Esta seção descreve como instalar a ROM opcional na máquina. A ROM é usada conectada aos conectores ROM dentro da tampa traseira da máquina. Leia as precauções em Instalação antes de instalar a ROM.


Precauções ao instalar a ROM Não permita que metais como parafusos entrem em contato com as placas de circuito na máquina. Isso pode resultar em danos à máquina. Não toque nas partes internas, fiação impresso, conectores ou interruptores. Isso pode resultar em danos à máquina. Não ligar a energia quando a tampa da ROM está aberta. Fazê-lo pode resultar em danos à máquina. Precauções para evitar a eletricidade estática A ROM contém peças sensíveis à eletricidade estática. Observe as seguintes precauções para evitar a ROM de serem danificados por eletricidade estática. Toque em uma parte metálica na sala para descarregar a eletricidade estática do seu corpo antes de manusear a ROM. Não toque em itens que possam gerar eletricidade estática, como um monitor, durante o trabalho. Para evitar a influência de eletricidade estática, não remova a ROM do invólucro de proteção até pouco antes de ligá-la aos conectores da ROM.

Precauções ao instalar a ROM

Não permita que metais como parafusos entrem em contato com as placas de circuito na máquina. Isso pode resultar em danos à máquina.

Não toque nas partes internas, fiação impresso, conectores ou interruptores. Isso pode resultar em danos à máquina.

Não ligar a energia quando a tampa da ROM está aberta. Fazê-lo pode resultar em danos à máquina.

Precauções para evitar a eletricidade estática

A ROM contém peças sensíveis à eletricidade estática. Observe as seguintes precauções para evitar a ROM de serem danificados por eletricidade estática.

Toque em uma parte metálica na sala para descarregar a eletricidade estática do seu corpo antes de manusear a ROM.

Não toque em itens que possam gerar eletricidade estática, como um monitor, durante o trabalho.

Para evitar a influência de eletricidade estática, não remova a ROM do invólucro de proteção até pouco antes de ligá-la aos conectores da ROM.

DESLIGUE a máquina e desconecte o plugue de alimentação da tomada de energia CA.

Ao desligar, desligue a máquina no painel de operação sem usar o botão liga/desliga. Desligar a alimentação (executando um desligamento)

Remova a tampa traseira.

1	Ao empurrar o fecho, abra ligeiramente a tampa em sua direção.
2	Remova a tampa direita na direção indicada pela seta.

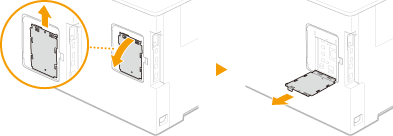

Remova a tampa da ROM.

1	Use uma moeda para remover os parafusos.
2	Abra a tampa da ROM, e remova-a na direção indicada pela seta.

Instale a ROM.

Alinhando a ROM com os dois conectores de ROM da máquina, empurre-a lentamente até que pare.

Ao desconectar a ROM

Segure as bordas da ROM e retire-a como mostrado na ilustração abaixo.

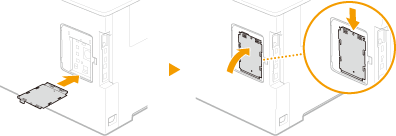

Coloque a tampa da ROM de volta no lugar.

1	Feche a tampa da ROM, empurrando o fecho da tampa da ROM na direção indicada pela seta.
2	Use uma moeda para reapertar os parafusos.

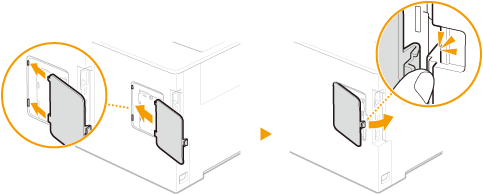

Insira a tampa traseira na direção indicada pela seta e feche-a enquanto empurra o fecho.


Para instalar um cartão SD ao mesmo tempo, continue em Instalar um cartão SD.

Verificando se Barcode Printing Kit-F1 está corretamente instalado

Imprima o Página Configuração e confirme que "BarDIMM" é exibido em "PCL"
Se "BarDIMM" é exibido, a ROM está instalada corretamente.

Quando "BarDIMM" não é exibido

A ROM não está instalada corretamente. Remova a ROM da máquina e reconecte-a.
