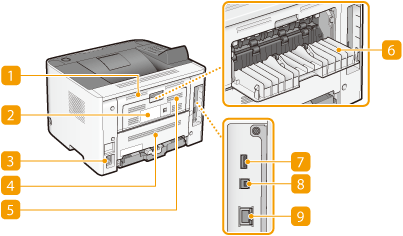

Zadní strana
Horní zadní kryt
Tento kryt se otvírá při odstraňování zachyceného papíru.
Odstraňování zachycených papírů
Typový štítek
Na štítku je uvedeno sériové číslo, které využijete v případě dotazů týkajících se zařízení.
Pokud problém nelze vyřešit
Zásuvka napájení
Slouží k připojení napájecího kabelu.
Spodní zadní kryt
Tento kryt se otvírá, když chcete nastavit páčku pro přepínání velikosti papíru nebo při odstraňování zachyceného papíru.
Vnitřní prostor Odstraňování zachycených papírů
Větrací otvory
Vzduch z vnitřku zařízení musí mít možnost unikat ven z důvodu chlazení vnitřních části zařízení. Mějte na paměti, že pokud před větrací otvory umístíte nějaké předměty, bude ventilace zařízení omezena.
Instalace
Podvýstupní přihrádka
Tento přihrádka se otevírá, když používáte typ papíru, který se snadno kroutí, například štítky nebo obálky, pro zamezení kroucení.
Papír se kroutí
Port USB (pro připojení zařízení USB)
Připojte paměťové zařízení USB při exportu nebo importu nastavení zařízení.
Port USB (pro připojení počítače)
Sem připojte kabel USB, chcete-li zařízení připojit k počítači.
Port LAN
Sem připojte kabel LAN, chcete-li k zařízení připojit kabelový směrovač LAN apod.
Připojení ke kabelové síti LAN
