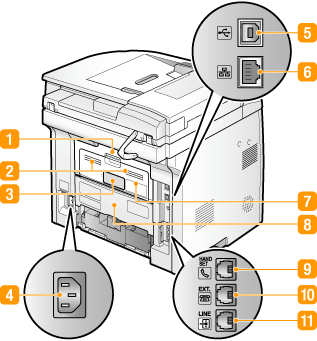

Tagakülg
Ülemine tagakaas
Avage ülemine tagakaas paberiummistuste likvideerimiseks. Paberiummistuste likvideerimine
Õhuavad
Seadmes olevat õhku ventileeritakse seadme sisemuse jahutamiseks. Võtke arvesse, et õhuavade ette esemete paigutamisel ventileerimine ei tööta. Paigaldamine
Andmesilt
Sildil on seerianumber, mida on vaja seadme kohta teabe otsimisel. Probleemi lahendamise nurjumise korral
Toitepistiku pesa
Saate ühendada toitejuhtme.
USB pesa (arvutiga ühendamiseks)
Saate seadme ja arvuti ühendamisel ühendada USB-kaabli.
Kohtvõrgukaabli port
Saate ühendada kohtvõrgukaabli, kui ühendate seadme kaabelühendusega kohtvõrgu marsruuteriga vms. Ühenduse loomine kaabelühendusega kohtvõrguga
Alam-väljundsahtel
Kui kasutate paberit mis kergelt kaardub, näiteks sildid või ümbrikud, siis antud sahtli avamisega on võimalik seda vähendada. Paber kooldub
Alumine tagakaas
Avage alumine tagakaas muutmaks paberi suuruse lülitit või eemaldamaks kinnikiilunud paberit. Sisemus Paberiummistuste likvideerimine
Telefonitoru otsik (MF419x / MF416dw)
Saate ühendada valikulise telefonitoru. Telefoniliini ühendamine
Välise telefoni pistikupesa (MF419x / MF416dw)
Saate ühendada telefoni või automaatvastaja. Telefoniliini ühendamine
Telefoniliini pistikupesa (MF419x / MF416dw)
Saate seadme ühendamisel telefoniliiniga ühendada telefonikaabli. Telefoniliini ühendamine
