Removable HDD Kit-AL1
Il "Removable HDD Kit-AL1" è un alloggiamento per disco rigido con il quale si può rimuovere il disco rigido nella macchina. Rimuovere e conservare il disco rigido in un luogo sicuro per proteggere i dati.

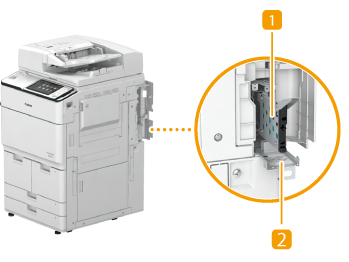

Alloggiamento disco rigido
Contiene il disco rigido e si collega alla macchina. Per conservare il disco rigido, rimuovere questo alloggiamento del disco rigido.
Pannello anteriore
Aprire questo coperchio per impostare/rimuovere l'alloggiamento del disco rigido. È possibile installare un lucchetto disponibile in commercio.
IMPORTANTE |
Il lucchetto non è in dotazione nel "Removable HDD Kit-AL1." Acquistare un lucchetto disponibile in commercio per ragioni di sicurezza. Si noti che Canon non è responsabile di eventuali danni dovuti al furto del disco rigido. |
NOTA |
Se si utilizza l'opzione insieme a "HDD Mirroring Kit," è possibile salvare i dati su due dischi rigidi. Opzioni di sistema Se compare il messaggio <E602-0001> sul pannello digitale all'avviamento della macchina, è possibile che nell'alloggiamento del disco fisso non sia impostato alcun disco rigido. Spegnere la macchina e verificare che l'indicatore di accensione sul pannello comandi non sia accesso, quindi controllare se è impostato il disco rigido. Se continua a comparire il messaggio di errore anche se è impostato un disco rigido, rivolgersi al rivenditore Canon locale autorizzato. |
Impostazione/rimozione dell'alloggiamento del disco rigido
Impostazione dell'alloggiamento del disco rigido
1 | Toccare la piastra antistatica per eliminare l'elettricità statica e aprire il coperchio destro della macchina. È possibile toccare la piastra antistatica inserendo la punta della mano nell'impugnatura ad incasso del coperchio destro.  |
2 | Aprire il pannello anteriore del Removable HDD Kit-AL1. Se il pannello anteriore è chiuso a chiave, prima aprirlo girando la chiave.  |
3 | Reggere la maniglia dell'alloggiamento del disco rigido e facendo attenzione all'orientamento inserire l'alloggiamento finché possibile.  |
4 | Chiudere il coperchio anteriore.  Se necessario, chiudere a chiave il pannello anteriore.  |
5 | Chiudere il pannello sul lato destro della macchina. |
Rimozione dell'alloggiamento del disco rigido
1 | Toccare la piastra antistatica per eliminare l'elettricità statica e aprire il coperchio destro della macchina. È possibile toccare la piastra antistatica inserendo la punta della mano nell'impugnatura ad incasso del coperchio destro. |
2 | Aprire il pannello anteriore del Removable HDD Kit-AL1. Se il pannello anteriore è chiuso a chiave, prima aprirlo girando la chiave.  |
3 | Sollevare la maniglia dell'alloggiamento del disco rigido, reggere la maniglia e rimuovere l'alloggiamento.  IMPORTANTE: Posizionare l'alloggiamento del disco fisso con la scheda circuiti dell'HDD sul fondo. Non conservare l'alloggiamento del disco rigido in posizione eretta, altrimenti si rischia di danneggiare l'alloggiamento.  |
4 | Chiudere il pannello anteriore  Se necessario, chiudere a chiave il pannello anteriore. |
5 | Chiudere il pannello sul lato destro della macchina. |
