Wechselplatten Kit
"Wechselplatten Kit" ist ein Festplatteneinsatz, mit dem Sie die Festplatte aus dem Gerät entfernen können. Entfernen und bewahren Sie die Festplatte an einem sicheren Ort auf, um Ihre Daten zu schützen.

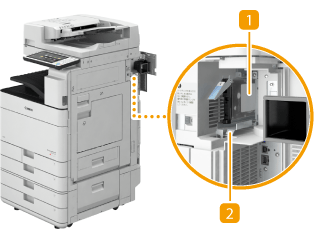

Festplatteneinsatz
Nimmt die Festplatte auf und bringt sie am Gerät an. Zur Aufbewahrung der Festplatte entfernen Sie den Festplatteneinsatz von der Festplatte.
Vordere Abdeckung
Öffnen Sie diese Abdeckung, um den Festplatteneinsatz einzusetzen oder zu entfernen. Sie können ein handelsübliches Schloss installieren.
|
|
|
Ein Schloss ist im Lieferumfang von "Wechselplatten Kit" nicht enthalten. Erwerben Sie aus Sicherheitsgründen ein handelsübliches Schloss.
|
 |
|
Wenn Sie die Option zusammen mit "HDD Mirroring Kit" verwenden, können Sie die Daten auf zwei Festplatten speichern. Systemoptionen
Wenn die Meldung <E602-0001> beim Starten des Geräts im Sensordisplay erscheint, befindet sich möglicherweise keine Festplatte im Festplatteneinsatz. Schalten Sie das Gerät AUS, vergewissern Sie sich, dass die Bereitschaftsanzeige auf dem Bedienfeld nicht leuchtet, und überprüfen Sie, ob eine Festplatte eingesetzt ist. Wenn die Fehlermeldung weiterhin erscheint, obwohl eine Festplatte eingesetzt ist, wenden Sie sich an Ihren autorisierten Canon-Händler vor Ort.
|
Einsetzen/Entfernen des Festplatteneinsatzes
Einsetzen des Festplatteneinsatzes
|
1
|
Öffnen Sie die rechte Abdeckung des Geräts.
 |
|
2
|
Öffnen Sie die vordere Abdeckung des Wechselplatten Kit.
Wenn die vordere Abdeckung verschlossen ist, schließen Sie zuvor die vordere Abdeckung auf.
 |
|
3
|
Halten Sie den Griff des Festplatteneinsatzes, und setzen Sie den Festplatteneinsatz unter Beachtung der Richtung ein.
 |
|
4
|
Vordere Abdeckung schließen.
 Verschließen Sie die vordere Abdeckung, wenn erforderlich.
 |
|
5
|
Schließen Sie die rechte Abdeckung des Geräts.
|
Entfernen des Festplatteneinsatzes
|
1
|
Öffnen Sie die rechte Abdeckung des Geräts.
|
|
2
|
Öffnen Sie die vordere Abdeckung des Wechselplatten Kit.
Wenn die vordere Abdeckung verschlossen ist, schließen Sie zuvor die vordere Abdeckung auf.
 |
|
3
|
Halten Sie den Griff des Festplatteneinsatzes, und entfernen Sie dann den Einsatz.
 Bewahren Sie den Festplatteneinsatz mit der Leiterplatte der Festplatte nach unten auf.
Bewahren Sie den Festplatteneinsatz nicht in aufrechter Position, da dies zur Beschädigung des Einsatzes führen kann.
 |
|
4
|
Schließen Sie die vordere Abdeckung
 Verschließen Sie die vordere Abdeckung, wenn erforderlich.
|
|
5
|
Schließen Sie die rechte Abdeckung des Geräts.
|
