Bourrages papier dans l'unité principale
Vérifiez l'emplacement du bourrage papier sur l'écran, et suivez la procédure ci-dessous pour retirer le papier.
|
|
Vérification avant toute manipulationSi le magasin à papier optionnel est installé, retirez-le de la machine.
|
1
Vérifiez si le papier est coincé dans le plateau multifonctions.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
2

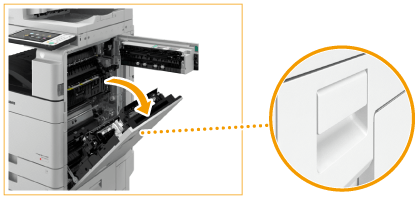

Ouvrez le capot supérieur droit et le capot inférieur droit de la machine.
Quand vous soulevez le levier, le capot supérieur droit et le capot inférieur droit de la machine s'ouvrent en même temps.
3
Vérifiez si le papier est coincé dans l'unité de sortie.
 |
Tenez le levier vert (
 ) et ouvrez l'unité de sortie.  L'unité de sortie s'ouvre aussi loin que le diagramme l'indique.
|
 |
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
 |
 |
Fermez l'unité de sortie.
|
4
Vérifiez si le papier est coincé dans l'unité d'inversement.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
5
Vérifiez si le papier est coincé dans l'entrée de l'unité RVC.
|
|
Si le papier est coincé dans la zone supérieure, tirez-le doucement dans la direction de la flèche.
 |
|
|
Si le papier est coincé dans la zone inférieure, tirez-le doucement dans la direction de la flèche.
 |
6
Vérifiez si le papier est coincé dans l'unité de fixation.
|
|
Tenez le levier vert (
 ) et ouvrez l'unité de fixation. |
|
|
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
 Si vous ne pouvez pas retirer le papier, remettez l'unité de fixation dans sa position originale et tirez doucement le papier du dessous.
  |
|
|
Remettez l'unité de fixation dans sa position d'origine.
|
7
Vérifiez si le papier est coincé dans l'unité RVC.
Si le papier est coincé, tirez-le doucement dans la direction d'où sort la plupart du papier.
8
Vérifiez si le papier est coincé dans la zone d'alimentation du plateau multifonctions.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
9
Vérifiez si le papier est coincé entre l'unité principale et le capot supérieur droit ou le capot inférieur droit de la machine.
Si le papier est coincé, tirez-le doucement dans la direction de la flèche.
10
Fermez doucement le capot supérieur droit et le capot inférieur droit de la machine jusqu'à entendre un déclic.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
