Staple Finisher-Y/Booklet Finisher-Y/Buffer Pass Unit-L/2/4 Hole Puncher Unit-A/4 Hole Puncher Unit-A

Installare "Staple Finisher-Y" o "Booklet Finisher-Y" per usare le seguenti funzioni di finitura.

Fascicolazione
Le stampe vengono fascicolate in serie disposte nell'ordine di pagina dell'originale.
　
Gruppo
Tutte le stampe della stessa pagina originale vengono raggruppate in serie e pinzate.
　
Sfalsamento
Ogni gruppo di stampa viene spostato in strati alternati.
　
Fascic.+ pinzat.
Le stampe vengono fascicolate in serie disposte secondo il numero di pagina e pinzate (nell'angolo/doppia). È possibile eseguire la pinzatura a sella e far uscire le stampe usando "Booklet Finisher-Y."
　
Raggrup.+pinzat.
Tutte le stampe della stessa pagina originale vengono raggruppate in serie e pinzate (nell'angolo/doppia).
　
Senza punti
Le stampe sono compresse e legate senza usare il punto. È possibile separare facilmente i fogli facendo pressione con le dita sulla parte compressa. Questa funzione è utile per risparmiare punti, nonché per legare le stampe per breve tempo.


Per informazioni sui formati della carta che si possono usare per senza punti, vedere Specifiche tecniche. In base all'ambiente di utilizzo e al tipo di carta, la parte compressa può separarsi con facilità.

Pinzatura manuale
È possibile pinzare manualmente i fogli inserendoli nella fessura. Per esempio, è possibile rimuovere i punti che legano l'originale, copiarlo o effettuarne la scansione, quindi pinzarlo nuovamente.

Piegatura a sella (solo Booklet Finisher-Y)
Le stampe vengono piegate in metà formato. Possono essere piegati al massimo tre fogli.

SUGGERIMENTI
Se si installa "2/4 Hole Puncher Unit-A" o "4 Hole Puncher Unit-A" in "Staple Finisher-Y" o "Booklet Finisher-Y," è possibile praticare fori nelle stampe.

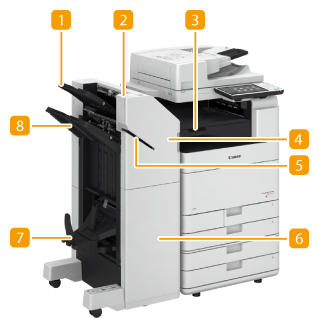

Parti esterne


Booklet Finisher-Y		Staple Finisher-Y

Vassoio A

Le stampe escono in questo vassoio. È possibile specificare funzioni per le quali viene utilizzato il vassoio configurando <Impostazioni vassoio di consegna>. <Impostazioni vassoio di consegna>

Pulsante di pinzatura

Premere questo pulsante quando si pinzano i fogli manualmente (pinzatura manuale). È possibile pinzare i fogli anche senza premere il pulsante. È possibile specificare il periodo di tempo di pinzatura dei fogli dopo averli inseriti. <Regolazione azione>

Buffer Pass Unit-L

Aprire per rimuovere la carta inceppata.

Pannello anteriore (superiore)

Aprire per rimuovere la carta inceppata, rimuovere un inceppamento di punti nella pinzatrice e nell'unità di pinzatura centrale, oppure sostituire la cartuccia dei punti. Se è installato "2/4 Hole Puncher Unit-A" o "4 Hole Puncher Unit-A", aprire per togliere gli scarti di perforazione.

Fessura

Inserire la carta per pinzare manualmente i fogli. È possibile specificare il periodo di tempo di pinzatura dei fogli dopo averli inseriti.

Pannello anteriore (inferiore) (solo Booklet Finisher-Y)

Aprire per rimuovere la carta inceppata, rimuovere un inceppamento di punti o per sostituire la cartuccia dei punti nell'unità di pinzatura centrale.

Vassoio opuscoli (solo Booklet Finisher-Y)

Le stampe che vengono pinzate a sella escono in questo vassoio.

Vassoio B

Le stampe escono in questo vassoio. È possibile specificare funzioni per le quali viene utilizzato il vassoio configurando <Impostazioni vassoio di consegna>. <Impostazioni vassoio di consegna>

Parti interne


Booklet Finisher-Y		Staple Finisher-Y

Unità di pinzatura centrale (solo Booklet Finisher-Y)

Estrarre per rimuovere la carta inceppata o un inceppamento di punti nell'unità di pinzatura centrale, oppure per sostituire la cartuccia dei punti.

Vassoio scarti di perforazione (2/4 Hole Puncher Unit-A/4 Hole Puncher Unit-A)

Estrarre per scaricare gli scarti di perforazione. Eliminazione degli scarti di perforazione (Opzionale)

Pinzatura manuale

Posizionare l'insieme di fogli desiderato nella fessura nello staple finisher o booklet finisher.

Inserire l'angolo dell'insieme di fogli da pinzare nella fessura, con il lato anteriore della carta rivolto verso il basso.

Quando l'insieme dei fogli viene rilevato, il pulsante di pinzatura inizia a lampeggiare i fogli vengono pinzati automaticamente.

È possibile impostare l'intervallo di tempo in secondi prima dell'esecuzione della pinzatura. <Intervallo fino a inizio pinzatura nel Modo Pinzatrice>

È possibile eseguire la pinzatura senza attendere l'intervallo di avvio. Tenendo l'insieme dei fogli con una mano, premere il pulsante di pinzatura con l'altra mano.

Estrarre l'insieme dei fogli.

Attendere che il pulsante di pinzatura si spenga, quindi estrarre l'insieme dei fogli.


Non è possibile eseguire la pinzatura manuale durante l'emissione della carta stampata.


Per informazioni sui formati della carta che si possono usare per pinzatura, puntatura a sella, foratura e piegatura a sella, vedere Specifiche tecniche. Per sostituire la cartuccia dei punti dell'unità di pinzatura o dell'unità di puntatura a sella, vedere Caricamento dei punti (Opzionale). Per i metodi di rimozione di un inceppamento di carta o di punti, vedere Cancellazione degli inceppamenti di carta e Cancellazione degli inceppamenti di punti (opzionale). A seconda del tipo di carta, il numero massimo di fogli rilegabili potrebbe non essere consentito. In tal caso, modificare il tipo di carta o ridurre il numero di fogli da rilegare. Fascicolazione e raggruppamento Se si seleziona <Sfalsamento> congiuntamente alla funzione fascicolazione o raggruppamento, ogni gruppo di stampa è spostato. Una volta che il vassoio di consegna ha raggiunto il limite che può contenere, le stampe successive vengono automaticamente smistate al successivo vassoio disponibile. Se tutti i vassoi hanno raggiunto il limite che possono contenere, la stampa si interrompe. Rimuovere tutta la carta in uscita dai vassoi per riprendere la stampa. Pinzatrici Quando si usa la modalità pinzatrice, non rimuovere la carta dal vassoio di uscita durante il lavoro. Rimuovere la carta una volta completato il lavoro. Se compare il messaggio <Caricare i punti nell'unità di pinzatura.>, sono stati usati quasi tutti i punti. Per procedere, sostituire la cartuccia dei punti. Se un vassoio raggiunge la posizione più bassa possibile, la stampa si interrompe temporaneamente. Rimuovere tutta la carta in uscita dal vassoio per riprendere la stampa. Puntatura a sella La precisione delle pieghe può variare, a seconda del tipo di carta e del numero di fogli.

Per informazioni sui formati della carta che si possono usare per pinzatura, puntatura a sella, foratura e piegatura a sella, vedere Specifiche tecniche.

Per sostituire la cartuccia dei punti dell'unità di pinzatura o dell'unità di puntatura a sella, vedere Caricamento dei punti (Opzionale).

Per i metodi di rimozione di un inceppamento di carta o di punti, vedere Cancellazione degli inceppamenti di carta e Cancellazione degli inceppamenti di punti (opzionale).

A seconda del tipo di carta, il numero massimo di fogli rilegabili potrebbe non essere consentito. In tal caso, modificare il tipo di carta o ridurre il numero di fogli da rilegare.

Fascicolazione e raggruppamento

Se si seleziona <Sfalsamento> congiuntamente alla funzione fascicolazione o raggruppamento, ogni gruppo di stampa è spostato.

Una volta che il vassoio di consegna ha raggiunto il limite che può contenere, le stampe successive vengono automaticamente smistate al successivo vassoio disponibile. Se tutti i vassoi hanno raggiunto il limite che possono contenere, la stampa si interrompe. Rimuovere tutta la carta in uscita dai vassoi per riprendere la stampa.

Pinzatrici

Quando si usa la modalità pinzatrice, non rimuovere la carta dal vassoio di uscita durante il lavoro. Rimuovere la carta una volta completato il lavoro.

Se compare il messaggio <Caricare i punti nell'unità di pinzatura.>, sono stati usati quasi tutti i punti. Per procedere, sostituire la cartuccia dei punti.

Se un vassoio raggiunge la posizione più bassa possibile, la stampa si interrompe temporaneamente. Rimuovere tutta la carta in uscita dal vassoio per riprendere la stampa.

Puntatura a sella

La precisione delle pieghe può variare, a seconda del tipo di carta e del numero di fogli.
