Removable HDD Kit
Il "Removable HDD Kit" è un alloggiamento per disco rigido con il quale si può rimuovere il disco rigido nella macchina. Rimuovere e conservare il disco rigido in un luogo sicuro per proteggere i dati.

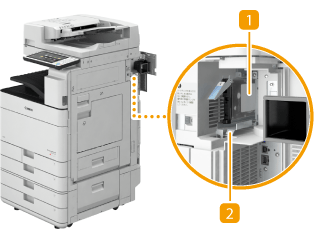

Alloggiamento disco rigido
Contiene il disco rigido e si collega alla macchina. Per conservare il disco rigido, rimuovere questo alloggiamento del disco rigido.
Pannello anteriore
Aprire questo coperchio per impostare/rimuovere l'alloggiamento del disco rigido. È possibile installare un lucchetto disponibile in commercio.
|
|
|
Il lucchetto non è in dotazione nel "Removable HDD Kit." Acquistare un lucchetto disponibile in commercio per ragioni di sicurezza.
|
 |
|
Se si utilizza l'opzione insieme a "HDD Mirroring Kit," è possibile salvare i dati su due dischi rigidi. Opzioni di sistema
Se compare il messaggio <E602-0001> sul pannello digitale all'avviamento della macchina, è possibile che nell'alloggiamento del disco fisso non sia impostato alcun disco rigido. Spegnere la macchina e verificare che l'indicatore di accensione sul pannello comandi non sia accesso, quindi controllare se è impostato il disco rigido. Se continua a comparire il messaggio di errore anche se è impostato un disco rigido, rivolgersi al rivenditore Canon locale autorizzato.
|
Impostazione/rimozione dell'alloggiamento del disco rigido
Impostazione dell'alloggiamento del disco rigido
|
1
|
Aprire il pannello sul lato destro della macchina.
 |
|
2
|
Aprire il pannello anteriore del Removable HDD Kit.
Se il pannello anteriore è chiuso a chiave, prima aprirlo girando la chiave.
 |
|
3
|
Reggere la maniglia dell'alloggiamento del disco fisso e facendo attenzione all'orientamento inserire l'alloggiamento.
 |
|
4
|
Chiudere il coperchio anteriore.
 Se necessario, chiudere a chiave il pannello anteriore.
 |
|
5
|
Chiudere il pannello sul lato destro della macchina.
|
Rimozione dell'alloggiamento del disco rigido
|
1
|
Aprire il pannello sul lato destro della macchina.
|
|
2
|
Aprire il pannello anteriore del Removable HDD Kit.
Se il pannello anteriore è chiuso a chiave, prima aprirlo girando la chiave.
 |
|
3
|
Reggere la maniglia dell'alloggiamento del disco rigido e rimuovere l'alloggiamento.
 Conservare l'alloggiamento del disco fisso con la scheda circuiti dell'HDD sul fondo.
Non conservare l'alloggiamento del disco rigido in posizione eretta, altrimenti si rischia di danneggiare l'alloggiamento.
 |
|
4
|
Chiudere il pannello anteriore
 Se necessario, chiudere a chiave il pannello anteriore.
|
|
5
|
Chiudere il pannello sul lato destro della macchina.
|
