Inceppamento carta nel Booklet Finisher
1
Verificare la presenza di carta inceppata nel finisher.
|
|
Aprire il pannello anteriore del finisher.
 |
 |
Sollevare il sostegno per la carta nel vassoio di consegna del vassoio B.
 |
 |

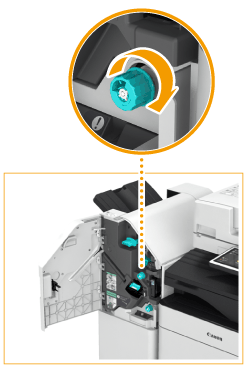

Girare la manopola verde per inviare la carta inceppata al vassoio B.
 |
 |

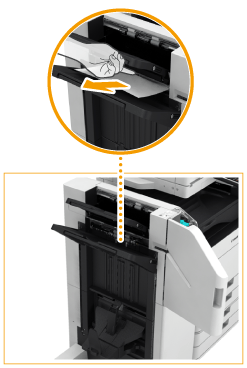

Se la carta esce dal vassoio B, estrarla delicatamente nella direzione della freccia.
 |
2
Verificare la presenza di carta inceppata nell'unità di consegna.
|
|
Aprire la guida di fuga di consegna (
 ).Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
|
|
|
Sollevare la prima linguetta (
 ).Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
  |
|
|
Riportare la prima linguetta (
) nella posizione iniziale. |
|
|
Abbassare la guida di fuga di consegna (
). |
3
Ruotare la manopola verde per circa 10 volte.
Se non si ruota la manopola, la carta inceppata può strapparsi durante l'estrazione dell'unità di pinzatura centrale.
4

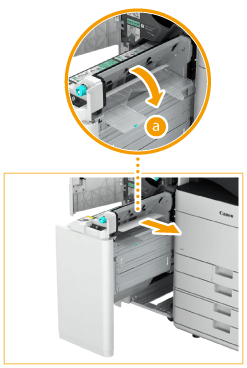

Estrarre l'unità di pinzatura centrale.
5
Aprire la guida trasparente ( ) e verificare l'eventuale presenza di carta inceppata.
) e verificare l'eventuale presenza di carta inceppata.Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
6
Chiudere la guida trasparente.
7
Riportare l'unità di pinzatura centrale nella posizione originale.
8
Chiudere il pannello anteriore del finisher.
9
Aprire il coperchio del buffer pass unit.
10
Verificare la presenza di carta inceppata.

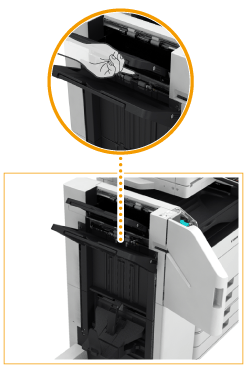

Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
11
Chiudere il coperchio del buffer pass unit.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
