座標系回転命令(RO)

プロッターユニットおよびユーザーユニットの座標系を90度回転します。
JIS
RO《角度(i)》;
16進数
52h 4Fh《角度(i)》3Bh
《角度(i)》
座標系を回転(90度)するか、回転を解除(0度)するかを指定します。
指定範囲:
0または90
メニューのレイアウトグループの「座標回転」で回転角度が設定されている場合は、本命令でさらに90度回転することになります。

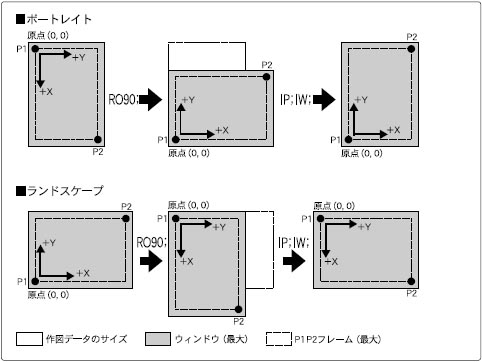

なお、座標を90度回転させると、スケーリングポイントP1、P2およびウィンドウは回転前の座標値を保持するため、最大作図範囲を超える領域ができます。座標系を回転した状態で、最大作図範囲内にスケーリングポイントP1、P2およびウィンドウを設定しなおす場合は、P1とP2入力命令IPおよびウィンドウ設定命令IWを実行してください(ともにパラメータを指定しないと最大作図範囲に設定できます)。
