座標の回転とミラー機能

本エミュレーションモードでは、作図したデータの座標を印刷時に90°単位で回転させることや、ミラー反転することができます。
座標回転とミラー反転を組み合わせると、次のようになります。

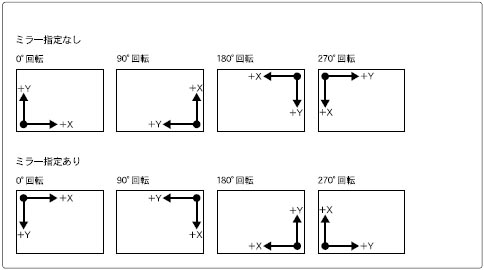

HP7440A/7475A/7550A/7550B

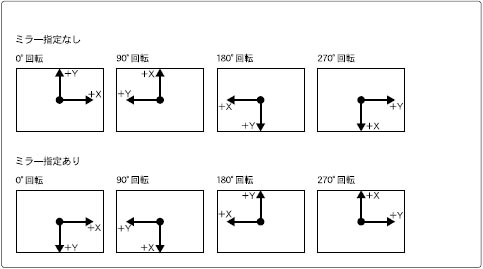

HP7570A/7575A/7576A/7595B/7596B/7599A

プロッターIDで原点が用紙中央の機種(7570A、7575A、7576A、7595B、7596B、7599A)を選択したときのプロット開始座標は、(x,y)=(0,0)ですが、原点が左下端の機種(7440A、7475A、7550A、7550B)の場合は機種や用紙サイズにより描画開始位置が異なります。
