Cómo sustituir la unidad del tambor
Cuando sea necesario sustituir la unidad del tambor se muestra un mensaje en la pantalla. Siga el siguiente procedimiento para sustituir la unidad del tambor.
1
Pulse el botón de la tapa izquierda y abra la tapa izquierda.
|
|
|
Para evitar dañar la unidad del tambor, abra siempre la tapa izquierda más de 50 mm.
|
2
Abra la tapa frontal.
3

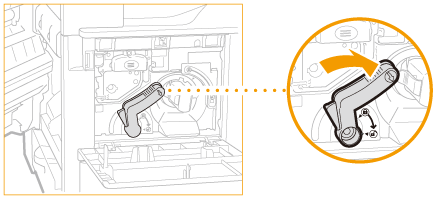

Gire la palanca de desbloqueo.
4
Gire un tornillo y retírelo.
5
Al mismo tiempo que sujeta el asa de la unidad del tambor, tire ligeramente de la unidad hacia arriba.
6
Extraiga la nueva unidad del tambor del paquete.
|
|
|
No extraiga la tapa protectora antes de colocar la unidad del tambor en la máquina.
|
7
Sujete la tapa protectora de la unidad del tambor y alinéela con las ranuras dentro de la unidad principal.
8
Al mismo tiempo que sujeta la tapa protectora, introduzca la unidad del tambor.
|
|
|
Tenga cuidado de no tocar la parte azul-verde del tambor.
|
9
Extraiga la tapa protectora de la unidad del tambor.
10
Gire un tornillo y colóquelo.
11

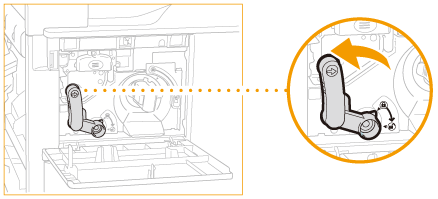

Gire la palanca de desbloqueo a su posición vertical.
12
Compruebe el contador
introduzca la fecha y el valor del contador en la etiqueta del contador del tambor.
introduzca la fecha y el valor del contador en la etiqueta del contador del tambor.
13
Fije la etiqueta del contador (
) en la unidad del tambor.
) en la unidad del tambor.
14
Cierre la tapa delantera y la tapa izquierda.
