Vista interna
Si están instalados el DADF-AT1 y el Módulo de Alimentación por Cassette AD1:
Área de lectura de alimentación de documentos
Los documentos cargados en el alimentador se introducen automáticamente en el área de lectura para su digitalización.
Cristal de la platina
Coloque los documentos que desea leer sobre el cristal de la platina. Utilice también el cristal de la platina para colocar documentos gruesos o encuadernados, como por ejemplo libros, cuando estos no puedan cargarse en el alimentador. Colocación de documentos
Tapa izquierda del casete 1
Abra esta tapa para eliminar un atasco de papel en el casete de papel 1. Eliminación de atascos
Tapa izquierda del casete 2 (Tapa del Módulo de Alimentación por Cassette AD1 opcional)
Abra esta tapa para eliminar un atasco de papel en el casete de papel 2. Eliminación de atascos
Unidad de fijación
Cuando se produce un atasco de papel en la unidad de fijación, retire el atasco de papel desde aquí. Eliminación de atascos
Tapa izquierda
Abra esta tapa para eliminar un atasco de papel dentro de la unidad principal. Eliminación de atascos

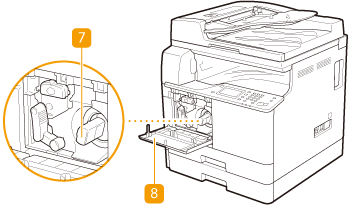

Cartucho del tóner
Sustituya el cartucho del tóner cuando el tóner se agote. Cómo sustituir los cartuchos de tóner
Tapa delantera
Abra esta tapa para sustituir el cartucho del tóner. Cómo sustituir los cartuchos de tóner
