Papierstoringen in de Document Insertion Unit-N

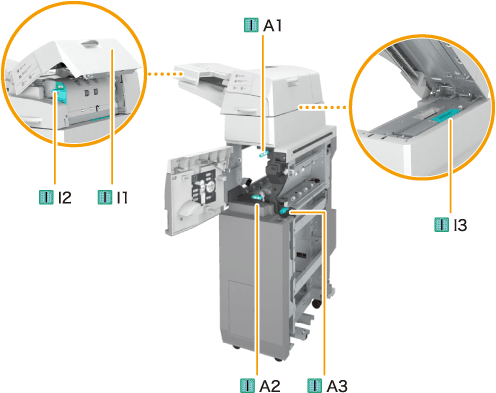

Controleer de plaats van de papierstoring op het aanraakscherm en Volg de procedure die in dit gedeelte is beschreven om de papierstoring te verhelpen. De plaatsen van papierstoringen worden aangegeven met nummers, zoals I-I1 of I-A1, zoals hieronder is weergegeven. De Document Insertion Unit-N is een optioneel product. Optionele apparatuur
BELANGRIJK
Een deel van de Document Insertion Unit-N kan bij het opheffen van papierstoringen de finisher in de weg staan. Til de documentinvoegeenheid eerst op voordat u het vastgelopen papier uit de finisher verwijdert.
N.B.
Controleren voor verwerking
Sluit alle deksels die open staan.
1
Verwijder het papier dat niet is vastgelopen uit de documentinvoegeenheid.
2
Controleer of er papier vastzit in het bovendeksel (I-I1) van de documentinvoegeenheid.
Open de bovenste klep (I-I1) van de documentinvoegeenheid.
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
3
Controleer of er papier in de geleider (I-I2) vastzit.
Open de geleider (I-I2).
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
4
Sluit de geleider (I-I2) en het bovendeksel (I-I1).
5
Blijf op de hendel drukken en open tegelijkertijd de documentinvoegeenheid.
6

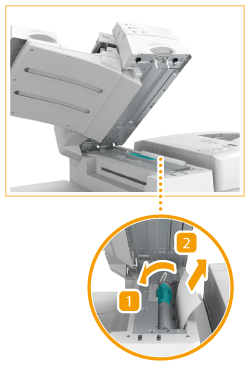

Controleer of er papier in de geleider (I-I3) vastzit.
Open de geleider (I-I3).
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
7
Sluit de geleider (I-I3) van de documentinvoegeenheid.
8
Open het voorpaneel van de documentinvoegeenheid.
9
Open de geleider (I-A1).
10
Controleer of er papier in de geleider (I-A1) vastzit.
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit de geleider (I-A1).
11
Open de geleider (I-A2).
12
Draai aan de knop (I-A3) en controleer of er papier vastzit.
Draai aan de knop (I-A3).
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
13
Sluit de geleider (I-A2) en de voordeur.
14
Vervang het papier in de documentinvoegeenheid.
Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.
N.B.
Als de melding over een papierstoring blijft verschijnen, open de voorste geleider boven de knop (I-A3) aan de binnenkant van het voorpaneel dan en controleer of er nog papier is achtergebleven.
