Zachycení papíru v jednotce Copy Tray-R/Shift Tray-F
Zjistěte místo zachycení papíru na displeji dotekového panelu a zachycený papír odstraňte. Copy Tray-R/Shift Tray-F jsou volitelné doplňky. Volitelná zařízení
|
|
Co zkontrolovat před zahájenímZavřete otevřené kryty.
|
1
Odeberte potištěný papír z přihrádky.
2
Zkontrolujte, zda se papír nezachytil v přihrádce.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
DŮLEŽITÉ:
Jestliže nelze papír vytáhnout, když jej jemně opatrně vytahujete, přejděte k dalšímu kroku. Nevytahujte zachycený papír silou; papír by se mohl roztrhnout a ve stroji by mohly zůstat jeho útržky, které by mohly způsobit poruchu stroje.
3
Otevřete přední kryt.
4

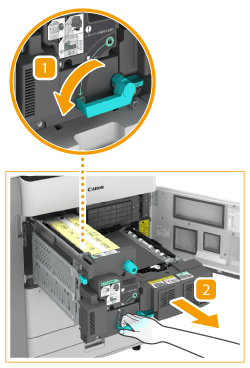

Vytáhněte fixační přenášecí jednotku.
|
Otočte zelenou páčkou doleva.
|
|
Vytáhněte fixační přenášecí jednotku.
|
5
Zkontrolujte, zda se papír nezachytil ve fixační jednotce.
DŮLEŽITÉ:
Jestliže nelze papír vytáhnout, když jej jemně opatrně vytahujete, přejděte k dalšímu kroku. Nevytahujte zachycený papír silou; papír by se mohl roztrhnout a ve stroji by mohly zůstat jeho útržky, které by mohly způsobit poruchu stroje.
|
|
Odklopte levé vodítko.
|
|
|
Pokud se papír zachytil na pravé straně fixační soustavy, opatrně ho vytáhněte.
|
|
Otočte knoflíkem ve směru šipky a vyjměte zachycený papír.
|
|
Pokud se papír zachytil na levé straně fixační soustavy, nejdřív za něj opatrně zatáhněte a pak ho odstraňte.
|
|
|
Dejte pozor, abyste se o svorky neporanili.
|
6
Zkontrolujte, zda se papír nezachytil v levém vodítku.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte levé vodítko.
|
7

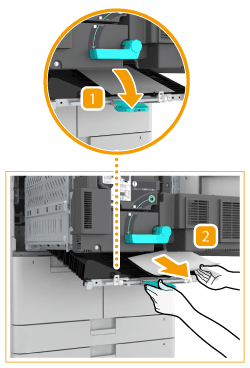

Zkontrolujte, zda se papír nezachytil ve spodním vodítku.
|
|
Uchopte zelený úchyt a tahem dolů odklopte dolní vodítko.
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte dolní vodítko.
|
8

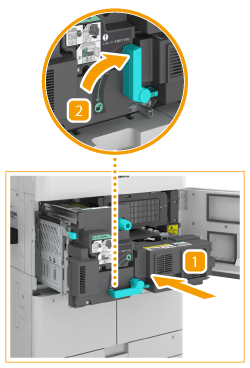

Zasuňte fixační přenášecí jednotku zpět do původní polohy.
|
|
Zasuňte fixační přenášecí jednotku zpět do původní polohy.
|
|
|
Uveďte zelenou páčku do původní polohy.
|
9
Zavřete přední kryt.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
