Encallaments de paper a la unitat principal
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
|
|
Confirmar abans de manipularSi el dipòsit de paper opcional està instal·lat, traieu-lo de l'equip.
|
1
Mireu si hi ha paper encallat a la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
2

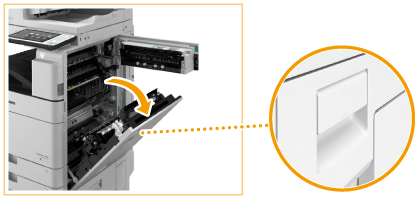

Obriu la tapa superior dreta i la tapa inferior dreta de la unitat principal.
Quan aixequeu la palanca, s'obriran alhora la tapa superior dreta i la tapa inferior dreta de la unitat principal.
3
Mireu si hi ha paper encallat a la unitat de sortida.
 |
Subjecteu la palanca verda (
 ) i obriu la unitat de sortida.  La unitat de sortida només s'obre com s'indica al diagrama.
|
 |
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
 |
 |
Tanqueu la unitat de sortida.
|
4
Mireu si hi ha paper encallat a la unitat d'inversió.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
5
Mireu si hi ha paper encallat a l'entrada de la unitat dúplex.
|
|
Si hi ha paper encallat a la zona superior, traieu-lo amb compte en la direcció de la fletxa.
 |
|
|
Si hi ha paper encallat a la zona inferior, traieu-lo amb compte en la direcció de la fletxa.
 |
6
Mireu si hi ha paper encallat a la unitat de fixació.
|
|
Subjecteu la palanca verda (
 ) i obriu la unitat de fixació. |
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
 Si no podeu treure el paper, col·loqueu de nou la unitat de fixació a la posició original i retireu-lo amb compte des de la part inferior.
  |
|
|
Col·loqueu de nou la unitat de fixació a la posició original.
|
7
Mireu si hi ha paper encallat a la unitat dúplex.
Si hi ha paper encallat, traieu-lo amb compte en la direcció en què sobresurt la major part del paper.
8
Mireu si hi ha paper encallat a la zona d'alimentació de paper de la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
9
Mireu si hi ha paper encallat entre la unitat principal i la tapa superior dreta o la tapa inferior dreta de la unitat principal.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
10
Amb compte, tanqueu la tapa superior dreta i la tapa inferior dreta de la unitat principal fins que sentiu un clic.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
