Zachycení papíru ve finišeru na brožury
1
Zkontrolujte, zda se papír nezachytil ve finišeru.
|
|
Otevřete přední kryt finišeru.
 |
 |
Zvedněte opěru papíru výstupní přihrádky v přihrádce B.
 |
 |
Otočte zelené kolečko a posuňte zachycený papír na stranu přihrádky B.
 |
 |
Pokud papír vystupuje z otvoru přihrádky B, opatrně ho vytáhněte ve směru šipky.
 |
2
Zkontrolujte, zda se papír nezachytil v dopravní jednotce.
|
|
Odklopte únikové vodítko podávání papíru (
 ).Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zvedněte první žebro (
 ).Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
  |
|
|
Vraťte první žebro (
) do původní polohy. |
|
|
Sklopte únikové vodítko podávání papíru (
). |
3

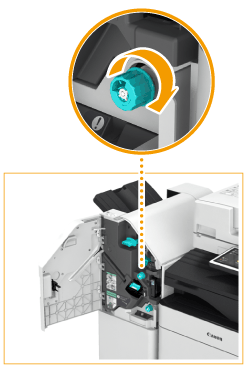

Asi desetkrát otočte zeleným kolečkem.
Pokud kolečkem neotočíte, při vytahování jednotky sedlové sešívačky se papír může roztrhat.
4

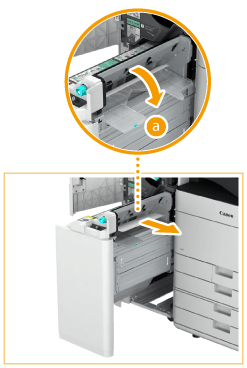

Vytáhněte jednotku sedlové sešívačky.
5
Otevřete transparentní vodítko () a zkontrolujte, zda nedošlo k zachycení papíru.
) a zkontrolujte, zda nedošlo k zachycení papíru.Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
6
Přiklopte transparentní vodítko.
7
Vraťte jednotku sedlové sešívačky do původní polohy.
8
Zavřete přední kryt finišeru.
9
Otevřete kryt vyrovnávací průchozí jednotky.
10
Zkontrolujte, zda nedošlo k zachycení papíru.

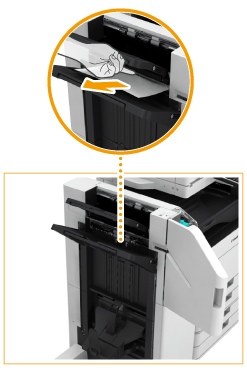

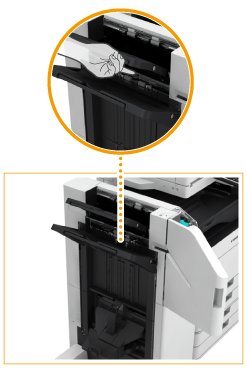

Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
11
Zavřete kryt vyrovnávací průchozí jednotky.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
