Verwijderbare HDD kit

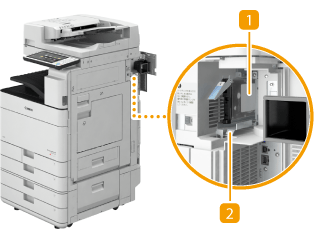

De "Verwijderbare HDD kit" is een harde-schijfhouder waarmee u de harde schijf uit de machine kunt halen. Verwijder de harde schijf en berg hem op een veilige plaats op om uw gegevens te beschermen.
/b_T02830.gif)
Harde-schijfhouder
Hierin zit de harde schijf en hij wordt aan de machine bevestigd. Om de harde schijf op te bergen, moet u deze harde-schijfhouder eerst eraf halen.
Voorblad
Open deze deur om de hard disk houder te plaatsen of te verwijderen. U kunt een commercieel slot installeren.
|
|
|
Een slot wordt niet meegeleverd bij de "Verwijderbare HDD kit". Koop een in de handel verkrijgbaar slot om de machine te beveiligen.
|
 |
|
Als u de optie samen met de "Set voor spiegelen van HDD-gegevens" gebruikt, kunt u gegevens op twee harde schijven opslaan. Systeemopties
Als de melding <E602-0001> op het aanraakscherm verschijnt als de machine wordt gestart, kunt u de harde schijf misschien niet in de harde-schijfhouder steken. Zet de machine uit en controleer of de Hoofdschakelaar-indicator op het bedieningspaneel niet brandt. Controleer daarna of de harde schijf is geplaatst. Als het foutbericht blijft verschijnen ook is een harde schijf geplaatst, neem dan contact op met de Canon-dealer bij u in de buurt.
|
Plaatsen/verwijderen van de harde-schijfhhouder
De harde-schijfhouder plaatsen
|
1
|
Open de rechterdeur van de machine.
/b_T02831.gif) |
|
2
|
Open de voordeur van de Verwijderbare HDD kit.
Als de voordeur is vergrendeld, open de voordeur dan eerst.
/b_T02832.gif) |
|
3
|
Pak de hendel van de harde-schijfhouder vast en let daarbij op de juiste invoerrichting. Schuif de houder vervolgens naar binnen.
/b_T02833.gif) |
|
4
|
Sluit de klep aan de voorzijde.
/b_T02834.gif) Sluit de voordeur indien nodig af.
/b_T02835.gif) |
|
5
|
Sluit de rechterdeur van de machine.
|
De harde-schijfhouder verwijderen
|
1
|
Open de rechterdeur van de machine.
|
|
2
|
Open de voordeur van de Verwijderbare HDD kit.
Als de voordeur is vergrendeld, open de voordeur dan eerst.
/b_T02837.gif) |
|
3
|
Pak de hendel op de harde-schijfhouder vast en verwijder de houder.
/b_T02838.gif) Bewaar de harde schijf houder met de printplaat van de HDD naar beneden.
Bewaar de harde schijf houder nooit verticaal, dit kan tot beschadiging van de houder leiden.
/b_T02839.gif) |
|
4
|
Sluit het voorpaneel
/b_T02840.gif) Sluit de voordeur indien nodig af.
|
|
5
|
Sluit de rechterdeur van de machine.
|
