Przenośny zestaw HDD

Przenośny zestaw HDD to pojemnik na twardy dysk umożliwiający wyjęcie twardego dysku z urządzenia. Wyjmij i schowaj twardy dysk w bezpiecznym miejscu, aby chronić dane.

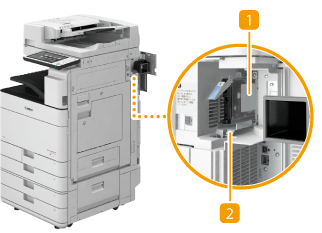

Pojemnik na twardy dysk

Umożliwia przechowywanie twardego dysku i dołączanie go do urządzenia. Aby magazynować twardy dysk, należy odłączyć ten pojemnik.

Przednia pokrywa

Otworzyć pokrywę aby umieścić/usunąć uchwyt twardego dysku. Można zainstalować ogólnie dostępne blokady.


Blokada nie jest częścią Przenośny zestaw HDD. W celu ulepszenia zabezpieczeń, należy zaopatrzyć się w ogólnie dostępne blokady.


Jeżeli wykorzystujesz to wyposażenie wraz z Zestaw kopiowania HDD, możesz przechowywać dane na dwóch twardych dyskach. Opcje systemu Jeżeli komunikat <E602-0001> pojawi się na ekranie dotykowym w czasie rozruchu urządzenia, twardy dysk może nie znajdować się w pojemniku. Wyłącz urządzenie i sprawdź, czy wskaźnik zasilania głównego na panelu sterowania nie świeci się. Następnie sprawdź ustawienia twardego dysku. Jeżeli komunikat błędu wciąż jest wyświetlany, po prawidłowym umiejscowieniu twardego dysku, należy skontaktować się z autoryzowanym przedstawicielem firmy Canon.

Jeżeli wykorzystujesz to wyposażenie wraz z Zestaw kopiowania HDD, możesz przechowywać dane na dwóch twardych dyskach. Opcje systemu

Jeżeli komunikat <E602-0001> pojawi się na ekranie dotykowym w czasie rozruchu urządzenia, twardy dysk może nie znajdować się w pojemniku. Wyłącz urządzenie i sprawdź, czy wskaźnik zasilania głównego na panelu sterowania nie świeci się. Następnie sprawdź ustawienia twardego dysku. Jeżeli komunikat błędu wciąż jest wyświetlany, po prawidłowym umiejscowieniu twardego dysku, należy skontaktować się z autoryzowanym przedstawicielem firmy Canon.

Umieszczanie/usuwanie pojemnika twardego dysku

Umieszczanie pojemnika twardego dysku

1	Otwórz prawą pokrywę urządzenia.
2	Otworzyć przednią pokrywę Przenośny zestaw HDD. Jeżeli przednia pokrywa jest zablokowana, należy ją wcześniej odblokować.
3	Przytrzymaj uchwyt pojemnika twardego dysku i zwracając szczególną uwagę na jego prawidłowe ustawienie, włóż pojemnik.
4	Zamknij przednią pokrywę. W razie konieczności, zablokuj przednią pokrywę.
5	Zamknąć prawą pokrywę urządzenia.

Usuwanie pojemnika twardego dysku

1	Otwórz prawą pokrywę urządzenia.
2	Otworzyć przednią pokrywę Przenośny zestaw HDD. Jeżeli przednia pokrywa jest zablokowana, należy ją wcześniej odblokować.
3	Za pomocą rączki znajdującej się na pojemniku twardego dysku, należy go wyciągnąć. Przechowywać pojemnik z płytą drukowaną układu dysku twardego skierowaną w dół. Nie należy ustawiać pojemnika w pozycji pionowej, gdyż może to uszkodzić pojemnik.
4	Zamknij przednią pokrywę W razie konieczności, zablokuj przednią pokrywę.
5	Zamknąć prawą pokrywę urządzenia.
