Papel encravado na unidade principal
Verifique a localização do papel encravado no ecrã e siga o procedimento abaixo para retirar o papel.
|
|
Confirmar antes do manuseamentoSe o deck para papel opcional estiver instalado, retire-o da máquina.
|
1
Verifique se existe papel encravado no tabuleiro multifunções.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
2

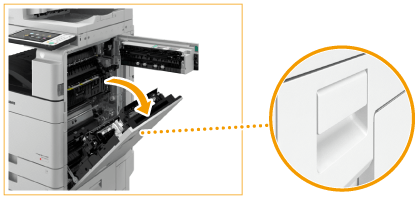

Abra a tampa superior direita e a tampa inferior direita da unidade principal.
Quando levanta a alavanca, a tampa superior direita e a tampa inferior direita da unidade principal abrem-se ao mesmo tempo.
3
Verifique se existe papel encravado na unidade de saída.
 |
Segure na alavanca verde (
 ) e abra a unidade de saída.  A unidade de saída só se abre até à posição indicada no diagrama.
|
 |
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
 |
 |
Feche a unidade de saída.
|
4
Verifique se existe papel encravado na unidade de inversão.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
5
Verifique se existe papel encravado na entrada da unidade de duplex.
|
|
Se existir papel encravado na área superior, puxe-o para fora cuidadosamente na direção da seta.
 |
|
|
Se existir papel encravado na área inferior, puxe-o para fora cuidadosamente na direção da seta.
 |
6
Verifique se existe papel encravado na unidade de fixação.
|
|
Segure na alavanca verde (
 ) e abra a unidade de fixação. |
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
 Se não conseguir retirar o papel, volte a colocar a unidade de fixação na posição original e puxe o papel para fora cuidadosamente a partir da parte inferior.
  |
|
|
Volte a colocar a unidade de fixação na posição original.
|
7
Verifique se existe papel encravado na unidade de duplex.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção em que há mais papel saliente.
8
Verifique se existe papel encravado na área de alimentação de papel do tabuleiro multifunções.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
9
Verifique se existe papel encravado entre a unidade principal e a tampa superior direita ou tampa inferior direita da unidade principal.
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
10
Feche cuidadosamente a tampa superior direita e a tampa inferior direita da unidade principal até encaixarem com um clique.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
