Замятие бумаги в основном аппарате.
Проверьте участок замятия бумаги, показанный на экране и, следуя описанной далее процедуре, достаньте бумагу.
|
|
Прежде всегоЕсли установлена стойка для бумаги, отодвиньте ее от аппарата.
|
1
Проверьте наличие замятой бумаги в универсальном лотке.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
2

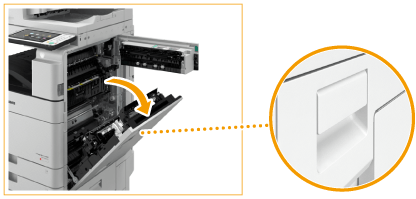

Откройте верхнюю и нижнюю правые крышки основного блока.
При поднятии рычага верхняя и нижняя правые крышки основного блока откроются одновременно.
3
Проверьте наличие замятой бумаги внутри блока вывода бумаги.
 |
Удерживая зеленый рычаг (
 ), откройте блок вывода.  Блок вывода открывается до уровня, показанного на схеме.
|
 |
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
 |
 |
Закройте блок вывода.
|
4
Проверьте наличие замятой бумаги внутри реверсного блока.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
5
Проверьте наличие замятой бумаги на входном участке блока двусторонней печати.
|
|
Если бумага замята в верхней зоне, осторожно вытяните ее по направлению стрелки.
 |
|
|
Если бумага замята в нижней зоне, осторожно вытяните ее по направлению стрелки.
 |
6
Проверьте наличие замятой бумаги в блоке термозакрепления.
|
|
Удерживая зеленый рычаг (
 ), откройте блок термозакрепления. |
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
 Если вы не можете достать бумагу, верните блок термозакрепления в исходное положение и осторожно вытяните бумагу из-под нижней части.
  |
|
|
Верните блок термозакрепления в исходное положение.
|
7
Проверьте наличие замятой бумаги в блоке двусторонней печати.
Если имеется замятие бумаги, осторожно вытяните ее по направлению, в котором выступает большая часть бумаги.
8
Проверьте наличие замятой бумаги в зоне подачи универсального лотка.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
9
Проверьте наличие замятой бумаги между основным блоком и правой верхней или правой нижней крышкой основного блока.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
10
Осторожно до щелчка закройте правую верхнюю и правую нижнюю крышки основного блока.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
