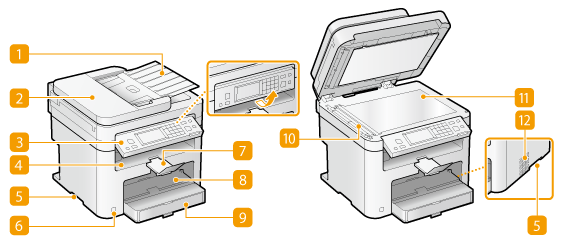

Sett forfra




Dokumentmaterbrett

Åpne dette for å legge inn en original i materen. Plassere dokumenter

Mater

Mater automatisk dokumenter inn i maskinen for skanning. Når to eller flere ark mates inn i materen, kan dokumenter skannes kontinuerlig. Plassere dokumenter

Betjeningspanel

Betjeningspanelet består av taster som talltastene og [Start]-tasten, en skjerm og statusindikatorer. Du kan utføre alle operasjonene og spesifisere innstillinger fra betjeningspanelet. Du kan flytte det opp eller ned, slik at det er enklere å betjene. Betjeningspanel   Skjerm

Mottaksbrett

Utskrevet papir leveres til mottaksbrettet.

Løftehåndtak

Hold løftehåndtakene når du bærer maskinen. Flytte maskinen

Strømbryter

Slår maskinen på eller av. For å starte maskinen på nytt, slår du den av, venter i minst 10 sekunder og slår den på igjen.

Papirstopper

Hindrer utmatet papir fra å falle ned.

Åpning for manuell mating

Legg papiret i åpningen for manuell mating når du midlertidig vil bruke en annen type papir enn det som er lagt i papirskuffen. Legge papir inn i åpningen for manuell mating

Papirskuff

Legg inn den typen papir du ofte bruker i papirskuffen. Legge papir i papirskuffen

Skanneområde

Dokumenter som legges inn i materen mates automatisk til skanneområdet for skanning.

Glassplate

Legg dokumentene som skal skannes, på glassplaten. Plasser også tykke eller innbundne dokumenter, for eksempel bøker, på glassplaten når de ikke kan legges i materen. Plassere dokumenter

Ventilasjonsåpninger (MF249dw / MF247dw)

Luft fra innsiden av maskinen slippes ut for å kjøle ned innsiden av maskinen. Legg merke til at du kan blokkere ventilasjonen dersom du plasserer gjenstander foran ventilasjonsåpningene. Installasjon
183U-008
