Моніторинг і контроль апарата за допомогою SNMP
Простий протокол керування мережею (Simple Network Management Protocol, SNMP) – це протокол для моніторингу пристроїв зв’язку в мережі та керування ними за допомогою бази інформації керування (Management Information Base, MIB). Апарат підтримує версії протоколу SNMPv1 та SNMPv3 із підвищеним рівнем безпеки. За допомогою комп’ютера стан апарата можна перевіряти під час друку документів або використання Remote UI (Інтерфейс віддаленого користувача). Можна активувати або SNMPv1, або SNMPv3, чи обидва водночас. Укажіть параметри для кожної версії, що підходять для вашого мережевого середовища та цілей використання.
SNMPv1
SNMPv1 використовує відомості під назвою «спільнота» для визначення області зв’язку SNMP. Оскільки ця інформація надається мережі у вигляді простого тексту, мережа буде вразливою до атак. Якщо слід підвищити безпеку мережі, деактивуйте SNMPv1 та використовуйте SNMPv3.
SNMPv3
З SNMPv3 можна здійснювати керування мережевим пристроєм під захистом потужних функцій безпеки. Майте на увазі, що перед налаштуванням SNMPv3 потрібно активувати протокол TLS для Remote UI (Інтерфейс віддаленого користувача) (Увімкнення зашифрованого зв’язку TLS для Remote UI (Інтерфейс віддаленого користувача)).
 |
|
Апарат не підтримує функцію SNMP сповіщення про пастки.
Інформацію про змінення номера порту SNMP див. в розділі Змінення номерів портів.

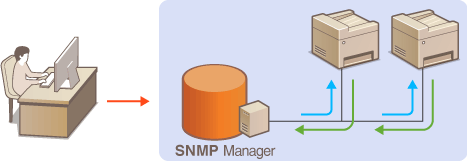

Програмне забезпечення для керування протоколом SNMP, інстальоване на комп’ютері в мережі, дає змогу за допомогою комп’ютера віддалено налаштовувати, відстежувати апарат і керувати ним. Для отримання докладнішої інформації див. посібники з експлуатації програмного забезпечення для керування.
|
1
Запустіть Remote UI (Інтерфейс віддаленого користувача) і виконайте вхід у режимі системного адміністратора. Початок роботи з Remote UI (Інтерфейс віддаленого користувача)
2
Клацніть елемент [Settings/Registration].
3
Клацніть такі елементи: [Network Settings]
[SNMP Settings].
[SNMP Settings].
4

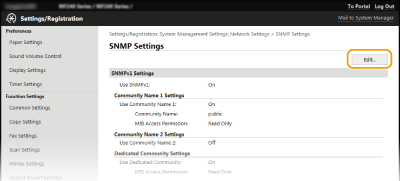

Натисніть кнопку [Edit].
5
Укажіть параметри SNMPv1.
Якщо не потрібно змінювати параметри SNMPv1, перейдіть до наступного кроку.
[Use SNMPv1]
Установіть прапорець, щоб активувати SNMPv1. Решту параметрів SNMPv1 можна вказати, лише якщо встановлено цей прапорець.
Установіть прапорець, щоб активувати SNMPv1. Решту параметрів SNMPv1 можна вказати, лише якщо встановлено цей прапорець.
[Use Community Name 1]/[Use Community Name 2]
Установіть прапорець, щоб указати ім’я спільноти. Якщо ім’я спільноти вказувати не потрібно, зніміть прапорець.
Установіть прапорець, щоб указати ім’я спільноти. Якщо ім’я спільноти вказувати не потрібно, зніміть прапорець.
[Community Name]
Введіть ім’я спільноти, яке містить до 32 символів (букви та цифри).
Введіть ім’я спільноти, яке містить до 32 символів (букви та цифри).
[MIB Access Permission]
Для кожної спільноти виберіть параметри [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
Для кожної спільноти виберіть параметри [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
|
[Read/Write]
|
Дозволяє переглядати й змінювати значення об’єктів MIB.
|
|
[Read Only]
|
Дозволяє лише переглядати значення об’єктів MIB.
|
[Use Dedicated Community]
Спеціальна спільнота – це попередньо налаштована спільнота, призначена виключно для адміністраторів, які використовують програмне забезпечення Canon. Установіть прапорець, щоб використовувати спеціальну спільноту. Якщо використовувати спеціальну спільноту не потрібно, зніміть прапорець.
Спеціальна спільнота – це попередньо налаштована спільнота, призначена виключно для адміністраторів, які використовують програмне забезпечення Canon. Установіть прапорець, щоб використовувати спеціальну спільноту. Якщо використовувати спеціальну спільноту не потрібно, зніміть прапорець.
6
Укажіть параметри SNMPv3.
Якщо не потрібно змінювати параметри SNMPv3, перейдіть до наступного кроку.
[Use SNMPv3]
Установіть прапорець, щоб активувати SNMPv3. Решту параметрів SNMPv3 можна вказати, лише якщо встановлено цей прапорець.
Установіть прапорець, щоб активувати SNMPv3. Решту параметрів SNMPv3 можна вказати, лише якщо встановлено цей прапорець.
[Enable User]
Установіть прапорець, щоб активувати параметри [User Settings 1]/[User Settings 2]/[User Settings 3]. Щоб вимкнути параметри користувача, зніміть відповідний прапорець.
Установіть прапорець, щоб активувати параметри [User Settings 1]/[User Settings 2]/[User Settings 3]. Щоб вимкнути параметри користувача, зніміть відповідний прапорець.
[User Name]
Введіть ім’я користувача завдовжки до 32 символів (букви та цифри).
Введіть ім’я користувача завдовжки до 32 символів (букви та цифри).
[MIB Access Permission]
Виберіть параметр [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
Виберіть параметр [Read/Write] або [Read Only] для прав доступу до об’єктів MIB.
|
[Read/Write]
|
Дозволяє переглядати й змінювати значення об’єктів MIB.
|
|
[Read Only]
|
Дозволяє лише переглядати значення об’єктів MIB.
|
[Security Settings]
Виберіть варіант [Authentication On/Encryption On], [Authentication On/Encryption Off] або [Authentication Off/Encryption Off] для потрібної комбінації параметрів автентифікації та шифрування.
Виберіть варіант [Authentication On/Encryption On], [Authentication On/Encryption Off] або [Authentication Off/Encryption Off] для потрібної комбінації параметрів автентифікації та шифрування.
[Authentication Algorithm]
Якщо вибрано значення [Authentication On/Encryption On] або [Authentication On/Encryption Off] для параметра [Security Settings], виберіть алгоритм, що відповідає вашому середовищу.
Якщо вибрано значення [Authentication On/Encryption On] або [Authentication On/Encryption Off] для параметра [Security Settings], виберіть алгоритм, що відповідає вашому середовищу.
[Encryption Algorithm]
Якщо вибрано значення [Authentication On/Encryption On] для параметра [Security Settings], виберіть алгоритм, що відповідає вашому середовищу.
Якщо вибрано значення [Authentication On/Encryption On] для параметра [Security Settings], виберіть алгоритм, що відповідає вашому середовищу.
[Set/Change Password]
Щоб зазначити або змінити пароль, установіть прапорець і введіть від 6 до 16 символів (букви та цифри) для пароля в текстове поле [Authentication Password] або [Encryption Password]. Щоб підтвердити, введіть той самий пароль у текстове поле [Confirm]. Для алгоритмів автентифікації та шифрування можна задати окремі паролі.
Щоб зазначити або змінити пароль, установіть прапорець і введіть від 6 до 16 символів (букви та цифри) для пароля в текстове поле [Authentication Password] або [Encryption Password]. Щоб підтвердити, введіть той самий пароль у текстове поле [Confirm]. Для алгоритмів автентифікації та шифрування можна задати окремі паролі.
[Context Name 1]/[Context Name 2]/[Context Name 3]
Введіть ім’я контексту завдовжки до 32 символів (букви та цифри). Можна зареєструвати до трьох імен контексту.
Введіть ім’я контексту завдовжки до 32 символів (букви та цифри). Можна зареєструвати до трьох імен контексту.
7
Укажіть параметри отримання інформації про керування друком.
За допомогою протоколу SNMP можна відстежувати й регулярно отримувати з комп’ютера в мережі інформацію про керування друком, наприклад протоколи друку та порти принтера.
[Acquire Printer Management Information from Host]
Установіть прапорець, щоб увімкнути моніторинг інформації про керування друком апарата за допомогою SNMP. Щоб вимкнути моніторинг інформації про керування друком, зніміть прапорець.
Установіть прапорець, щоб увімкнути моніторинг інформації про керування друком апарата за допомогою SNMP. Щоб вимкнути моніторинг інформації про керування друком, зніміть прапорець.
8
Клацніть елемент [OK].
|
|
Вимкнення протоколу SNMPv1Деякі функції апарата можуть стати недоступними, наприклад не можна буде отримати через драйвер принтера інформацію про апарат.
Використання панелі керуванняМожна також зазначити параметри SNMPv1 і активувати або вимкнути параметри SNMPv3, вибравши елемент <Menu> на екрані <Home>. SNMP Settings
|
|
Активація як SNMPv1, так і SNMPv3
|
|
Якщо активовано обидві версії протоколу SNMP, рекомендовано встановити для дозволу доступу до MIB у SNMPv1 значення [Read Only]. Дозвіл доступу до MIB можна встановити окремо для версій SNMPv1 та SNMPv3 (і для кожного користувача у SNMPv3). Якщо в SNMPv1 вибрати значення [Read/Write] (дозвіл на повний доступ), це зведе нанівець потужні функції безпеки, притаманні версії SNMPv3, тому що більшість параметрів апарата контролюватиметься за допомогою SNMPv1.
|
