Přední strana

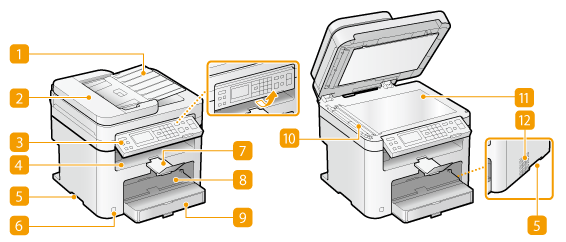

MF244dw

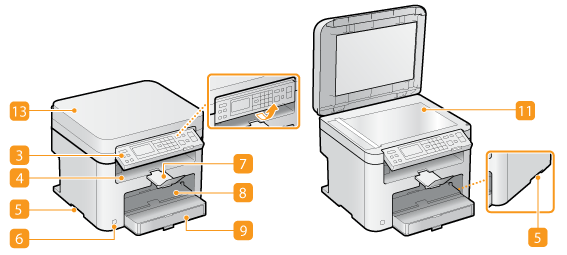

MF232w / MF231
Přihrádka podavače dokumentů (MF244dw)
Po otevření je možné do podavače vložit originál dokumentu. Umísťování dokumentů
Podavač (MF244dw)
Automaticky podává dokumenty ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, je dokument skenován bez přerušení. Umísťování dokumentů
Ovládací panel
Ovládací panel obsahuje tlačítka, jako jsou číselná tlačítka a tlačítko [Start], displej a indikátory stavu. Prostřednictvím ovládacího panelu lze provádět všechny operace a nastavení. Panel je možné pro usnadnění obsluhy naklopit nahoru nebo dolů. Ovládací panel Displej
Výstupní přihrádka
Potištěný papír se vysouvá do výstupní přihrádky.
Rukojeti
Při přenášení držte zařízení za tyto rukojeti. Přemístění zařízení
Vypínač
Zapněte nebo vypněte napájení. Pokud chcete zařízení restartovat, vypněte zařízení, počkejte nejméně 10 sekund a poté zařízení znovu zapněte.
Zarážka papíru
Zabrání tomu, aby vytisknutý papír při výstupu spadl.
Otvor podavače pro ruční podávání
Pokud potřebujete dočasně použít jiný typ papíru, než jaký je vložen do zásuvky na papír, použijte k vložení tohoto typu papíru otvor podavače pro ruční podávání. Vkládání papíru do podavače pro ruční podávání
Zásuvka na papír
Do zásuvky na papír vložte typ papíru, který používáte nejčastěji. Vkládání papíru do zásuvky na papír
Oblast skenování (MF244dw)
Dokumenty vložené do podavače jsou při skenování automaticky podávány do oblasti skenování.
Kopírovací deska
Zde umístěte dokumenty, které chcete kopírovat nebo skenovat. U modelu MF244dw na kopírovací desku také ukládejte silné nebo vázané dokumenty (např. knihy), které nelze vložit do podavače. Umísťování dokumentů
Větrací otvory (MF244dw)
Vzduch z vnitřku zařízení musí mít možnost unikat ven z důvodu chlazení vnitřních části zařízení. Mějte na paměti, že pokud před větrací otvory umístíte nějaké předměty, bude ventilace zařízení omezena. Instalace
Kryt kopírovací desky (MF232w / MF231)
Otevřete ho pro vložení dokumentů na kopírovací desku. Umísťování dokumentů
